| Länge |
301 mm |
| Profilbreite |
22 mm |
| Profilhöhe |
50 mm |
| Ausführung |
U-Profil |
| Tragfähigkeit |
2 kN |
| Geeignet für Funktionserhalt |
true |
| Werkstoff |
Stahl |
| Rostfreier Stahl, gebeizt |
false |
| Werkstoffgüte |
sonstige |
| Oberfläche |
feuerverzinkt |
| Einsatztemperatur |
-20 - 120 €C |
| Gewicht |
0,61974 kg |

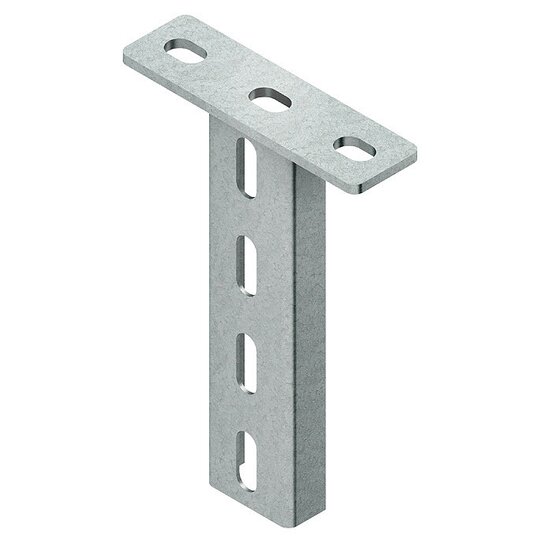

Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTUL... KTUM... für Doppelausleger : KTDL... für Zentralabhängung : ZKU... = 400 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 301 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 NIEDAX Modell-Nr. : HUF 50/300 EP Material___________ EP Lohn__________ Einheitspreis/Stueck
