Länge | 1105 mm |
Profilbreite | 50 mm |
Profilhöhe | 50 mm |
Ausführung | U-Profil |
Tragfähigkeit | 4 kN |
Geeignet für Funktionserhalt | true |
Werkstoff | rostfreier Stahl |
Rostfreier Stahl, gebeizt | true |
Werkstoffgüte | Edelstahl (V4A) |
Oberfläche | sonstige |
Gewicht | 2,8409 kg |

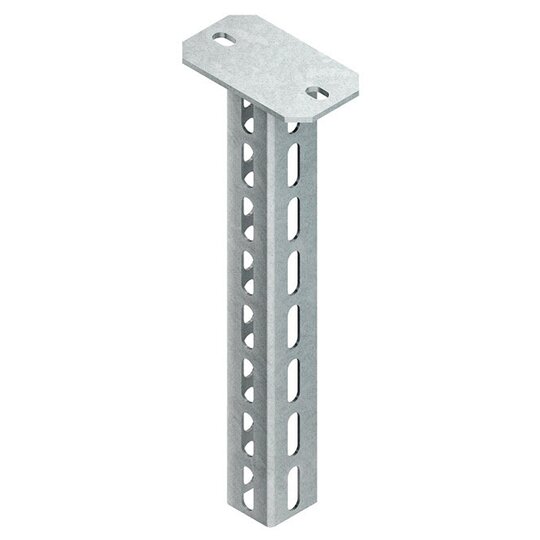

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 E5 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAM... E5 KTA... E5 Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1105 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti
Deeplink Produktseite
Download
(Stand: 24.08.2024)
|
