Geeignet für Kabeltragsystembreite | 50 - 100 mm |
Geeignet für Kabeltragsystemhöhe | 54 - 54 mm |
Ausführung | Abhängebügel (C-Bügel) |
Geeignet für Gitterrinne | true |
Geeignet für Kabelleiter | false |
Geeignet für Kabelrinne | false |
Rinnenbefestigung | schraubenlos |
Tragfähigkeit | 200 N |
Geeignet für Funktionserhalt | false |
Werkstoff | rostfreier Stahl |
Werkstoffgüte | rost- und säurebeständiger Stahl |
Oberfläche | sonstige |
Einsatztemperatur | -20 - 120 €C |

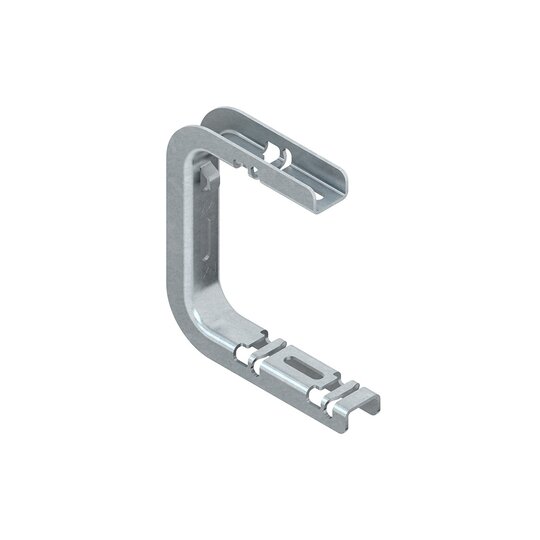

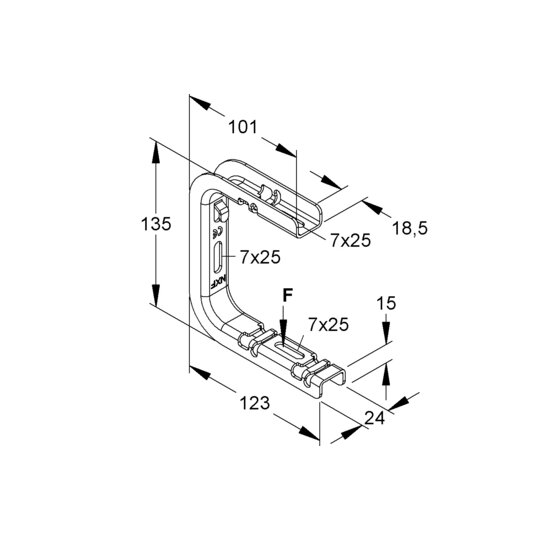

Gitterrinnen-Abhängebügel, C-Bügel, zur zentralen Deckenabhängung der Gitterrinnen mittels Gewindestab M 6. Doppelfunktion der Zentralabhängung durch Drehung um die vertikale Achse, verwendbar für Gitterrinnen mit einem sowie mit zwei Bodenlängsdrähten, Zur Aushebelsicherung den Bügel mittels eines Schraubendrehers umgelegen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Verwendung für : Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm und einem Bodenlängsdrahtabstand von 50 mm MTC 30.050 MTC 54.050 mit einem Bodenlängsdraht MTC 30.100 MTC 54.100 MTCG 50.100 GR 60.100 GRS 60.100 GRC 60.100 GRL 60.090 mit zwei Bodenlängsdrähten Abmessungen (ca. Maße) Bügellänge L1 (AußenMaße) : 101 mm Bügellänge L2 (AußenMaße) : 123 mm Bef. Langloch im oberen und unteren Bügel : 7 x 25 mm Höhe H (AußenMaße) : 135 mm Breite B : 24 mm Tragfähigkeit F bei L/2 : 0,2 kN Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304 NIEDAX Modell-Nr. : GTCB 50/100 E3 EP Material___________ EP Lohn__________ Einheitspreis/Stueck : 24 mm Tragfähigkeit F bei L/2 : 0,2 kN Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
