Profilform | U-Form |
Breite | 100 mm |
Höhe | 60 mm |
Länge | 3000 mm |
Arbeitslänge | 3000 mm |
Drahtdurchmesser Längsseite | 3,5 mm |
Drahtdurchmesser Querseite | 3,5 mm |
Nutzbarer Querschnitt | 4558 qmm |
Integrierte Trennwand | ohne |
Ausführung | ohne Verbinder |
Geeignet für Funktionserhalt | false |
Werkstoff | rostfreier Stahl |
Werkstoffgüte | Edelstahl 304 (1.4301) |
Oberfläche | sonstige |
Gewicht | 0,6087 kg/m |
Belastungstesttyp nach IEC 61537 | Typ II |
Einsatztemperatur | -20 - 120 €C |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 240 N/m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 120 N/m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 80 N/m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 65 N/m |

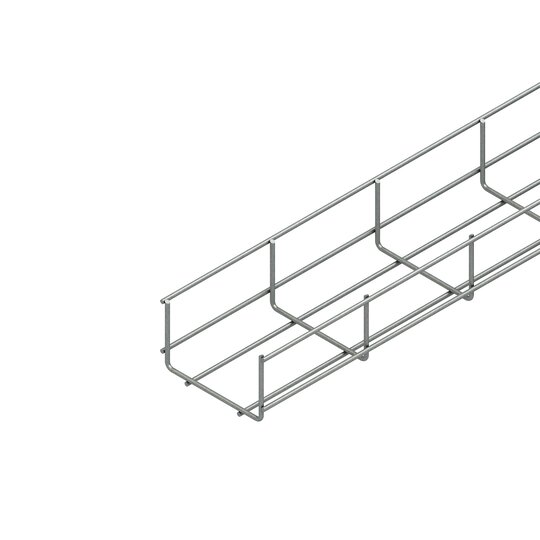

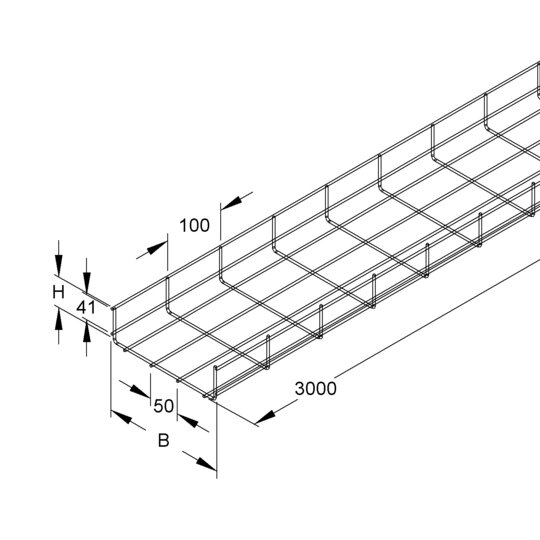

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) Nennmaße Höhe H (außen) x Breite B (außen) : 60 x 100 mm Längsdraht-Ø : 3,5 mm Bodenlängsdrahtabstand : 50 mm Seitenlängsdrahtabstand : 41 mm Querdraht-Ø : 3,5 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 4558 mm² geeignete Verbinder : 2 x GRVS 4 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
