NZR IC-M1-D+ Impulskonverter M-Bus m.Display 1l/Imp. 4625

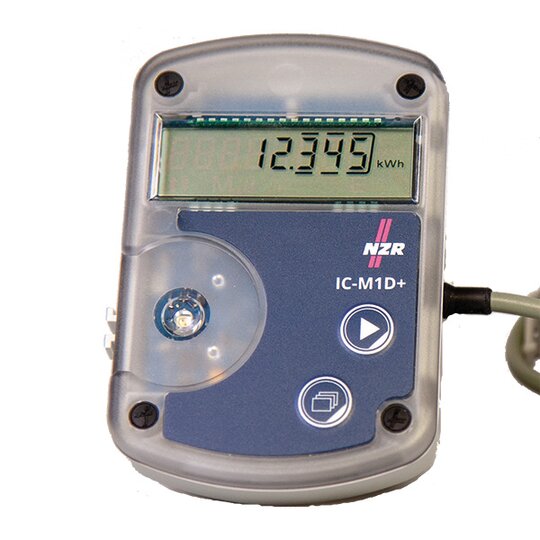

Impulsspeichermodul IC-M1D+ mit LCD Anzeige á Das Impulsspeichermodul IC-M1D+ mit LCD Anzeige dient zur Adaption von Verbrauchsmessgeräten, wie Warm- und Kaltwasserzählern, Wärmezählern und Gaszählern an das M-Bus-System. Voraussetzung dafür ist, dass die zu adaptierenden Messgeräte über einen potentialfreien Impulsausgang mit Reedkontakt (Schließer) oder einen open collector Transitorausgang verfügen. Bei Betrieb am M-Bus-Netz werden die Impulsspeichermodule über dieses mit Energie versorgt. Eine eingebaute Batterie sichert den Zählbetrieb auch bei andauerndem Ausfall des M-Bus. Weiterhin kann das IC-M1D+ auch als Fernanzeigemodul eingesetzt werden. Der M-Bus-Anschluss dient hier dann zur Einstellung des Zählerstandes. Der Anwender kann das Impulsspeichermodul mit Hilfe des Programms M-Tool (steht kostenlos unter www.nzr.de (https://www.nzr.de/) zum Download bereit) so konfigurieren, dass die erfassten Impulse in einen Zählerstand mit entsprechender Einheit umgerechnet werden. á Technische Daten: Maximale Pulsfrequenz: 25 Hz Betrieb ohne Netzteil, Spannungsversorgung aus M-Bus Integrierte Batterie zur Überbrückung von Busausfällen Volle Zählfunktion auch bei Batteriebetrieb (Busausfall) Vollständiger Datenerhalt bei Spannungsausfall Anschluss potentialfreier Impulsgeber (Reedkontakt, Optokoppler) Anschluss von Impulsgebern mit elektronischer S0-Schnittstelle (open collector) nach DIN 43864 Einstellbar sind Zählerstand, Impulswertigkeit und -Einheit Ein frei programmierbarer Stichtag und 18 Vormonatsendwerte (bis 16 können per M-Bus übertragen werden) Vollständige Parametrierung über den M-Bus mit Schreibschutz-Funktion Wandmontage Parametrierprogramm M-Tool (steht kostenlos unter www.nzr.de (https://www.nzr.de/) zum Download zur Verfügung) á Technische Daten Bussystem: M-Bus (EN13757-2/3) Pulsfrequenz: Maximale Pulsfrequenz 25 Hz Anzahl Eingänge: 1 Anzeige: 8 Stellen LCD Geschwindigkeit: 300, 2.400 Baud Adressierung: Primär oder Sekundär Ruhestrom (I): 6 uA Temperaturbereich (Tb): 0 bis +55 °C Schutzklasse: IP 54 Gewicht: 0,1 kg Abmessungen (B x H x T): 78 x 78 x 48 mm á Artikel Nr: 4625 á NZR NORDWESTDEUTSCHE ZÄHLERREVISION Ing. Aug. Knemeyer GmbH &amp, Co. KG Heideweg 33 · D - 49196 Bad Laer
