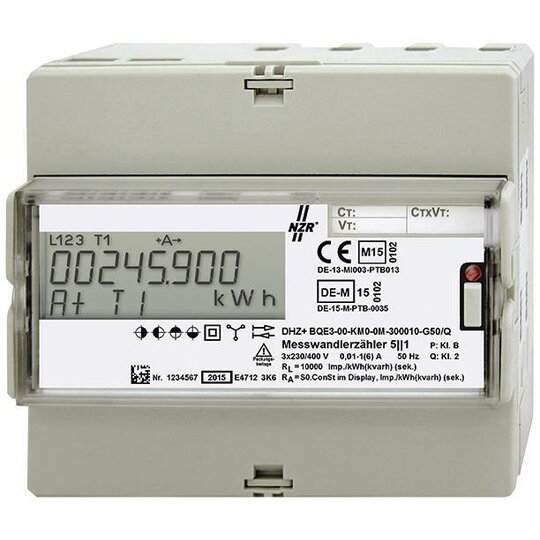

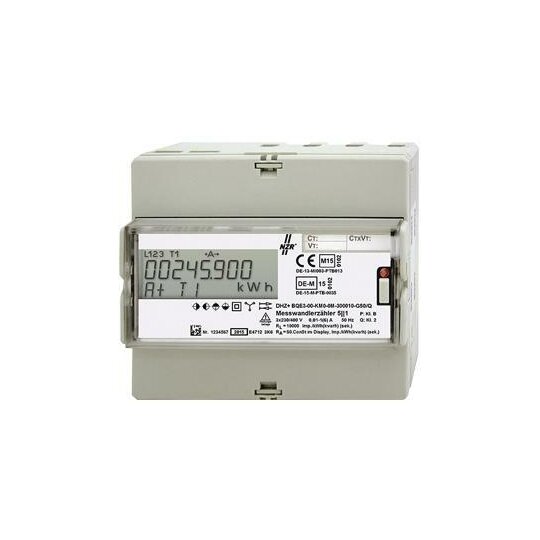

NZR DHZ+ S0 2Tarif MID Digitaler Drehstromzähler Messwandler MID 57320205
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2989759
- EAN
- 4048652022304
- Hersteller-Nr.
- 57320205
- DEHA.-Nr.
- 4826707
- eClass.-Nr.
- 27142316
- Zolltarif-Nr.
- 90283019
| Zählertyp | elektronisch |
| Nennstrom (In) | 5 A |
| Maximalstrom (Imax) | 6 A |
| Nennspannung (Un) N-L | 230 - 230 V |
| Nennspannung (Un) L-L | 400 - 400 V |
| Frequenz | 50 - 50 Hz |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Messwandler |
| Energieart | Wirkleistung |
| Geeignet für | Bezug |
| Tarifausführung | Zweitarif |
| Tarifsteuerung | extern |
| Messungsart Lastgang | false |
| Rücklaufsperre | true |
| Geeicht | true |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 1000 - 1000 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 6 |
| Breite | 120 mm |
| Tiefe | 80 mm |
| Höhe | 100 mm |
| Ausführung der Schnittstelle | sonstige |
| EDL40-Signatur | false |
| Mit Sperrcode | false |
| Anzahl der Stellen | 8 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
DHZ+, 2-Tarif, Wandlerzähler mit S0-Impuls, MIDáDigitaler 2-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit S0-Impulsausgang für HutschienenmontageáDer DHZ+ ist ein digitaler 2-Tarifzähler zur Messung von positiver (Bezug) Wirkenergie in 4-Leiternetzen.· Digitaler Drehstromzähler für Wandleranschluss.· Displayanzeige für: Energiewert, Displaytest, Wandlerkonstanten, Impulskonstante, Impulslänge, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz· Bedientaste zur Displayumschaltung und Geräteparametrierung· Externe Tarifsteuerung bei 2-Tarifausführung (58 bis 230 V)· Installationsfehlererkennung· Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation)· Impulsfaktor und Impulslänge einstellbar· Wandlerverhältnis einstellbar· Montage auf Tragschiene gem. EN 50022 (TS 35)áEG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective)Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. áDiese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter undSpannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit dieversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.áTechnische DatenSystem 4-LeiterSpannung (U) 3x230/400VStrom (I) 1(6)AFrequenz (f) 50 HzAnzeige 3-zeilig typabhängig 1 bis 100.000 Imp./kWh, Eigenverbrauch (Ue) 2 VA pro Phase, Eigenverbrauch (Ie) 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessu
