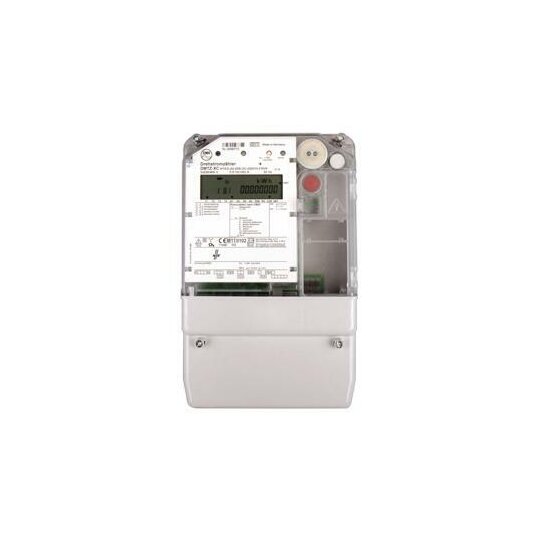

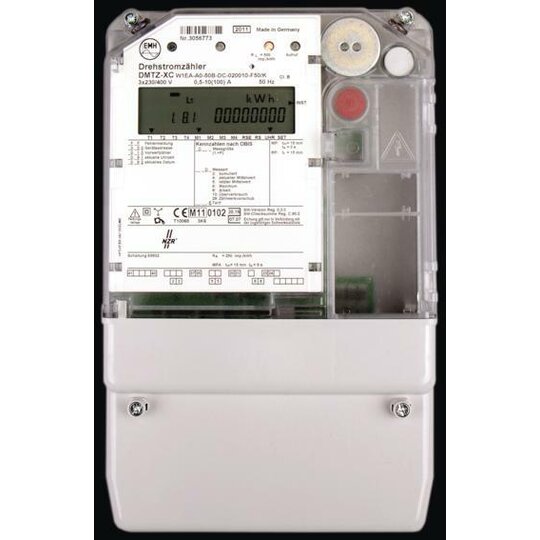

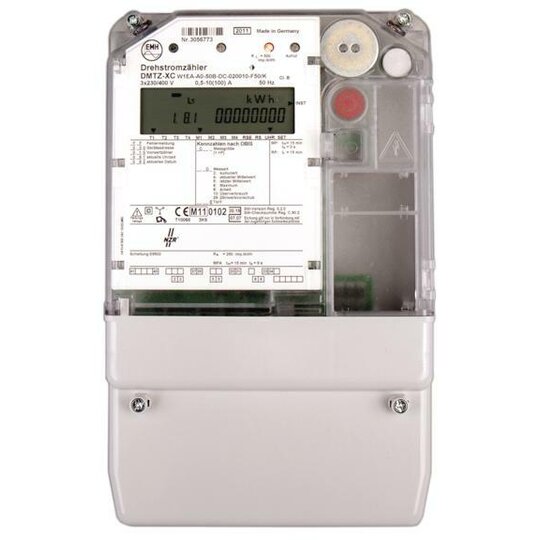

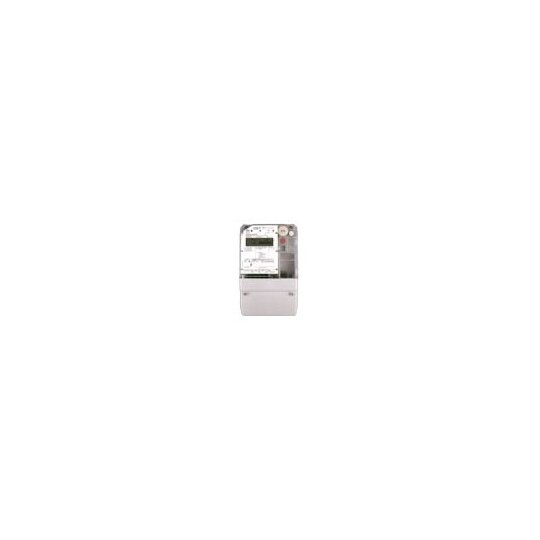

NZR 64221223 DMTZ-XC 5(100)A Lastprofil MID 64221223
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2993975
- EAN
- 4048652104260
- Hersteller-Nr.
- 64221223
- DEHA.-Nr.
- 6138494
- eClass.-Nr.
- 19179290
- Zolltarif-Nr.
- 90283019
| Zählertyp | elektronisch |
| Dienst Primärseite | sonstige |
| Nennstrom (In) | 5 A |
| Anschlussart Primärseite | sonstige |
| Maximalstrom (Imax) | 100 A |
| Dienst Sekundärseite | sonstige |
| Nennspannung (Un) N-L | 230 - 400 V |
| Anschlussart Sekundärseite | sonstige |
| Nennspannung (Un) L-L | 0 V |
| Bidirektional | false |
| Frequenz | 50 - 50 Hz |
| Überstromschutz | false |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Direktmessung |
| Energieart | Wirkleistung |
| Geeignet für | Bezug/Lieferung |
| Tarifausführung | Multitarif |
| Tarifsteuerung | extern |
| Messungsart Lastgang | true |
| Rücklaufsperre | true |
| Geeicht | true |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 250 - 250 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | Einbau |
| Breite in Teilungseinheiten | 10 |
| Breite | 180 mm |
| Tiefe | 80 mm |
| Höhe | 285 mm |
| Ausführung der Schnittstelle | RS-485 |
| EDL40-Signatur | false |
| Mit Sperrcode | false |
| Anzahl der Stellen | 8 |
| Schutzart (IP) | IP51 |
| Schutzart (NEMA) | sonstige |
DMTZ-XC 2-Quadrantenzähler mit Lasprofil in direktmessend 5(100)A áDigitaler Drehstromzähler für DirektanschlussFür 4-LeiternetzeSpannungen 3 x 230/400Ströme 5(100)ADMTZ-XC als 2-Quadrantenzähler zur Wirkenergiemessung für Lieferung und BezugMit integrierter TarifschaltuhrLCD, 4 Zeilen à 20 Zeichen mit alphanumerischer KlartextanzeigeGenauigkeitsklasse 1 in Übereinstimmung mit IEC 1036Impulsausgang als S0-Schnittstelle in OptomosfetMit LastgangspeicherOptische D0-Schnittstelle nach IEC 1107Cl0-Schnittstelle nach DIN 66348 (20 mA)Erweiterbar durch Kommunikations- oder SchnittstellenmoduláDigitaler Elektrizitätszähler- Messung von Wirkenergie (Bezug und Lieferung), Lastgang und Maximum- 2 Tarife (1.8.0 von 06:00 Uhr bis 22:00 Uhr)- Momentanwerterfassung von Strom, Spannung, Leistung, Frequenz und Leistungsfaktor- Direktanschluss,für 4-Leiternetze, - Echtzeituhr mit Batteriepufferung- Synchronisationseingang- Kommunikation über D0-, S0- und RS485-Ausgang- Bauraum für Kommunikations- und Schnittstellenmodule (interne Modulversorgung) Timesetting nach IEC1107optional anschließbar an ein BSI-konformes Smart Meter GatewayáHier gehts zum Formular zur Parametrierung und Konfiguration der Sonderwünsche (https://downloads.nzr.de/wp-content/uploads/2021 02/Fax_Konfiguration_Parametrierung_LZQJ-DMTZ_202 _Formular.pdf)ááTechnische Daten:Spannung (U): 3x240/400VStrom (I): 5(100)AFrequenz (f): 50 HzGenauigkeit (Wirk): 1%Eigenverbrauch (Ue): <,1,3 VA pro PhaseEigenverbrauch (Ie): <,0,01 VA pro PhaseTemperaturbereich (Tb): -25 bis +55°CSchutzklasse Gehäuse: IP51Schutzklasse Anschluss: IP20Gewischt: ca. 1,35 kgAbmessunge (BxHxT): 180 x 285 x80 mmáArtikel Nr.: 64221223áNZR NORDWESTDEUTSCHE ZÄHLERREVISIONIng. Aug. Knemeyer GmbH &, Co. KGHeideweg 33 · D - 49196 Bad Laer
