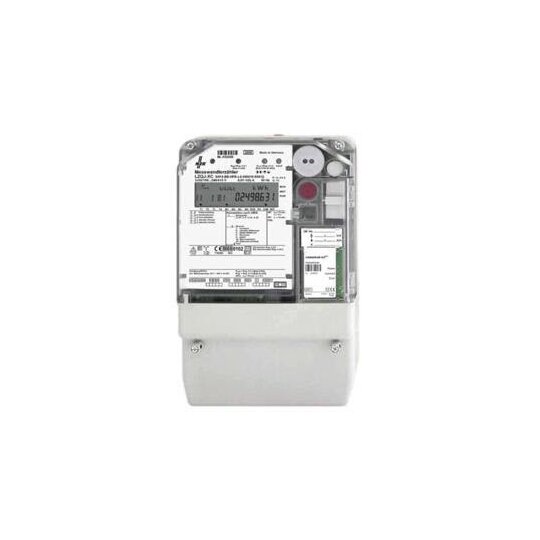

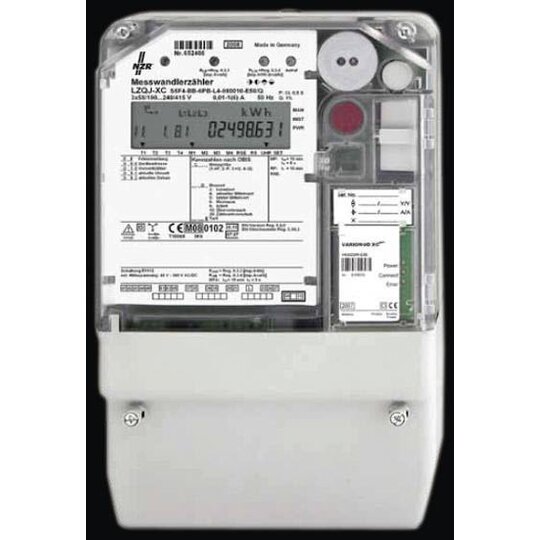

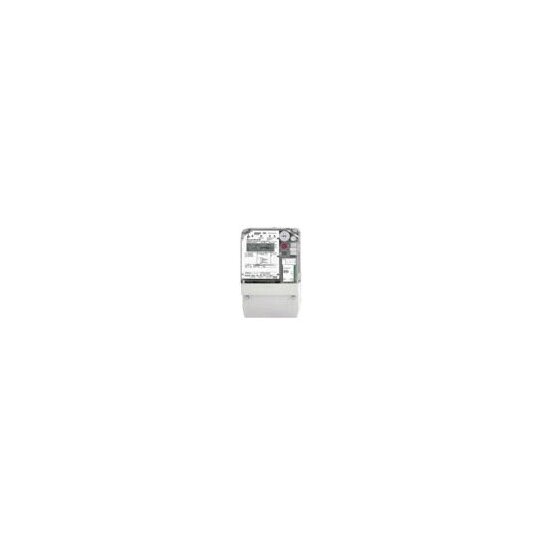

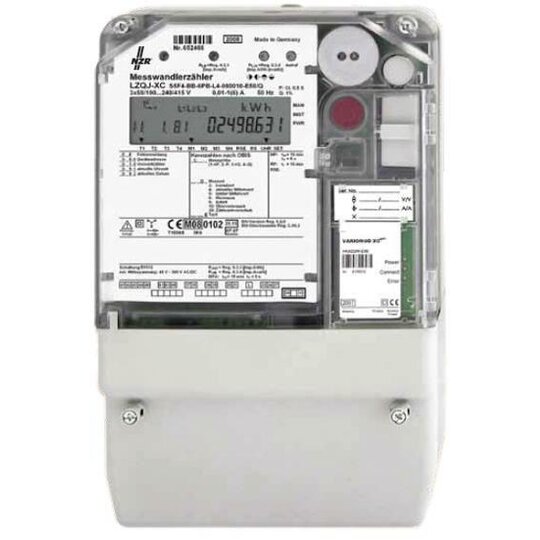

NZR 54221223 LZQJ-XC 5(100)A Lastprofil Mehrtarif MID 54221223
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2993977
- EAN
- 4048652104284
- Hersteller-Nr.
- 54221223
- DEHA.-Nr.
- 6138496
- eClass.-Nr.
- 27142330
- Zolltarif-Nr.
- 90283019
| Zählertyp | elektronisch |
| Amperemeter | false |
| Blindleistungsmesser | false |
| Nennstrom (In) | 5 A |
| Maximalstrom (Imax) | 100 A |
| Drehzahlmesser | false |
| Frequenzmesser | false |
| Nennspannung (Un) N-L | 230 - 230 V |
| Impulszähler | false |
| Nennspannung (Un) L-L | 400 - 400 V |
| Frequenz | 50 - 50 Hz |
| Voltmeter | false |
| Wirkleistungsmessgerät | false |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Direktmessung |
| Energieart | Wirkleistung |
| Geeignet für | Bezug/Lieferung |
| Tarifausführung | Multitarif |
| Tarifsteuerung | extern |
| Messungsart Lastgang | true |
| Rücklaufsperre | false |
| Geeicht | true |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 250 - 250 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | Einbau |
| Breite in Teilungseinheiten | 10 |
| Breite | 290 mm |
| Tiefe | 180 mm |
| Höhe | 80 mm |
| Ausführung der Schnittstelle | sonstige |
| EDL40-Signatur | false |
| Mit Sperrcode | false |
| Anzahl der Stellen | 8 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
LZQJ-XC 4-Quadrantenzähler mit Lasprofil in direktmessend 5(100)A áDigitaler Drehstromzähler für DirektanschlussFür 3- und 4-LeiternetzeSpannung 3 x 230/400VStröme 5(100)ALZQJ-XC als 4-Quadrantenzähler zur Wirk- und Blindenergiemessung für Lieferung und BezugMomentanwerterfassung von Strom, Spannung, Leistung, Frequenz und LeistungsfaktorMaximumerfassung ¼ Std. Synchroneingang Werteanzeige gemäß EDIS-Schlüssel (VDEW-Pflichtenheft)Interne Steuerung über Echtzeituhr mit BatteriepufferungExterne Tarifsteuerung über S0-Eingang möglichImpulsausgang als S0-Schnittstelle in OptomosfetRelais-Impulsausgang für Maximum-MessperiodenbeginnMit LastgangspeicherOptische D0-Schnittstelle nach IEC 1107Cl0-Schnittstelle nach DIN 66348 (20 mA)Erweiterbar durch Kommunikations- oder SchnittstellenmoduláDigitaler Elektrizitätszähler- Messung von Wirk- und Blindenergie, Bezug und Lieferung (4 Quadranten), Lastgang und Maximum- 2 Tarife- Momentanwerterfassung von Strom, Spannung, Leistung, Frequenz und Leistungsfaktor- Direktanschluss,für 4-Leiternetze, - Echtzeituhr mit Batteriepufferung- Synchronisationseingang- Kommunikation über D0-, S0- und RS485-Ausgang- Bauraum für Kommunikations- und Schnittstellenmodule (interne Modulversorgung) Timesetting nach IEC1107optional anschließbar an ein BSI-konformes Smart Meter GatewayáHier gehts zum Formular zur Parametrierung und Konfiguration der Sonderwünsche (https://downloads.nzr.de/wp-content/uploads/2021 02/Fax_Konfiguration_Parametrierung_LZQJ-DMTZ_202 _Formular.pdf)áTechnische Daten:Spannung (U): 3x230/400VStrom (I): 5(100)AFrequenz (f): 45 - 70 HzGenauigkeit (Wirk): 1%Genauigkeit (Blind): 2%Eigenverbrauch (Ue): <,1,2 VA pro PhaseEigenverbrauch (Ie): <,0,01 VA pro PhaseTemperaturbereich (Tb): -10 bis +45°CSchutzklasse Gehäuse: IP51Schutzklasse Anschluss: IP20Gewischt: ca. 1,6 kgAbmessunge (BxHxT): 180 x 285 x80 mmáArtikel Nr.: 54221223áNZR NORDWESTDEUTSCHE ZÄHLERREVISIONIng. Aug. Knemeyer GmbH &, Co. KGHeideweg 33 · D - 49196 Bad Laer
