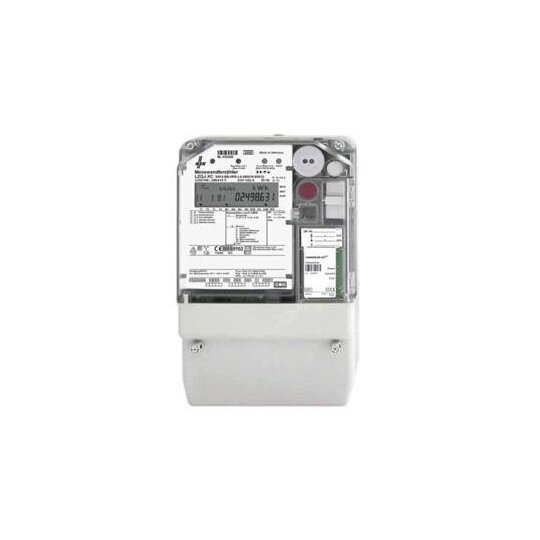

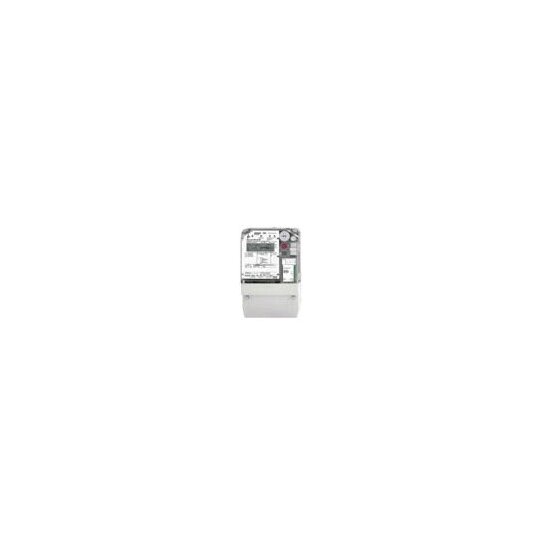

NZR 54221205 LZQJ-XC 1(6)A Lastprofil Mehrtarif MID 54221205
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2993978
- EAN
- 4048652104291
- Hersteller-Nr.
- 54221205
- DEHA.-Nr.
- 6138497
- eClass.-Nr.
- 27142316
- Herstellerlink
- Wunsch-Suchbegriff
| Zählertyp | elektronisch |
| Nennstrom (In) | 5 A |
| Maximalstrom (Imax) | 6 A |
| Nennspannung (Un) N-L | 230 - 230 V |
| Nennspannung (Un) L-L | 400 - 400 V |
| Frequenz | 50 - 50 Hz |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Messwandler |
| Energieart | Wirkleistung |
| Geeignet für | Bezug/Lieferung |
| Tarifausführung | Multitarif |
| Tarifsteuerung | extern |
| Messungsart Lastgang | true |
| Rücklaufsperre | false |
| Geeicht | true |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 5000 - 5000 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | Einbau |
| Breite in Teilungseinheiten | 10 |
| Breite | 290 mm |
| Tiefe | 180 mm |
| Höhe | 80 mm |
| Ausführung der Schnittstelle | sonstige |
| EDL40-Signatur | false |
| Mit Sperrcode | false |
| Anzahl der Stellen | 8 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
LZQJ-XC 4-Quadrantenzähler mit Lastprofil in Wandlerausführung 1(6)A mit Multinetzteil. Digitaler Drehstromzähler für Wandleranschluss, für 3- und 4-Leiternetze, Spannungen 3 x 58/100V bis 3 x 240/412V mit Multinetzteil, Ströme 1(6)A, LZQJ-XC als 4-Quadrantenzähler zur Wirk- und Blindenergiemessung für Lieferung und Bezug, Momentanwerterfassung von Strom, Spannung, Leistung, Frequenz und Leistungsfaktor. Maximumerfassung ¼ Std. Synchroneingang, Werteanzeige gemäß EDIS-Schlüssel (VDEW-Pflichtenheft), interne Steuerung über Echtzeituhr mit Batteriepufferung, externe Tarifsteuerung über S0-Eingang möglich, Impulsausgang als S0-Schnittstelle in Optomosfet, Relais-Impulsausgang für Maximum-Messperiodenbeginn, mit Lastgangspeicher, optische D0-Schnittstelle nach IEC 1107, Cl0-Schnittstelle nach DIN 66348 (20 mA), erweiterbar durch Kommunikations- oder , Schnittstellenmodul. Kommunikation über D0-, S0- und RS485-Ausgang, Bauraum für Kommunikations- und Schnittstellenmodule (interne Modulversorgung), Timesetting nach IEC1107, optional anschließbar an ein BSI-konformes Smart Meter Gateway. Technische Daten: Spannung (U) 3x58/100V bis 3x230/400V mit Multinetzteil, Strom (I) 1(6)A, Frequenz (f) 45 - 70 Hz, Genauigkeit (Wirkenergie) 1%, Genauigkeit (Blindenergie) 2%, Eigenverbrauch (Ue) <1,2 VA pro Phase, Eigenverbrauch (Ie) <0,01 VA pro Phase, Temperaturbereich (Tb) -10 bis +45°C, Schutzklasse Gehäuse IP51, Schutzklasse Anschluss IP20, Gewicht ca. 1,6 kg, Abmessunge (BxHxT) 180 x 285 x 80 mmuration_Parametrierung_LZQJ-DMTZ_2021_Formular. df)áTechnische Daten:Spannung (U): 3x58/100V bis 3x230/400V mit MultinetzteilStrom (I): 1(6)AFrequenz (f): 45 - 70 HzGenauigkeit (Wirk): 1%Genauigkeit (Blind): 2%Eigenverbrauch (Ue): <,1,2 VA pro PhaseEigenverbrauch (Ie): <,0,01 VA pro PhaseTemperaturbereich (Tb): -10 bis +45°CSchutzklasse Gehäuse: IP51Schutzklasse Anschluss: IP20Gewischt: ca. 1,6 kgAbmessunge (BxHxT): 180 x 285 x80 mmáArtikel Nr.: 54221205áNZR NORDWESTDEUTSCHE ZÄHLERREVISIONIng. Aug. Knemeyer GmbH &, Co. KGHeideweg 33 · D - 49196 Bad Laer
