Leiter-Material | Cu, blank |
Leiter-Nennquerschnitt | 1,50 qmm |
Leiter-Klasse | Kl.1 = eindrähtig |
Leiter-Form | rund |
Ader-Zahl | 5 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Farbe |
Schutzleiter | true |
Schirm | false |
Beidraht | false |
Hilfsader-Zahl | 0 |
Hilfsader-Nennquerschnitt | 0 qmm |
Bleimantel | false |
Konzentrischer Leiter | ohne |
Konzentrischer Leiter-Nennquerschnitt | 0 qmm |
Bewehrung | false |
Mantelmaterial | PVC |
Mantel-Farbe | schwarz |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Isolationserhalt | nein |
Funktionserhalt | nein |
Außendurchmesser ca. | 13,2 mm |
Zul. max. Leitertemperatur | +70 €C |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - +70 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30 - +70 €C |
Nennspannung U0 | 0,6 kV |
Nennspannung U | 1 kV |

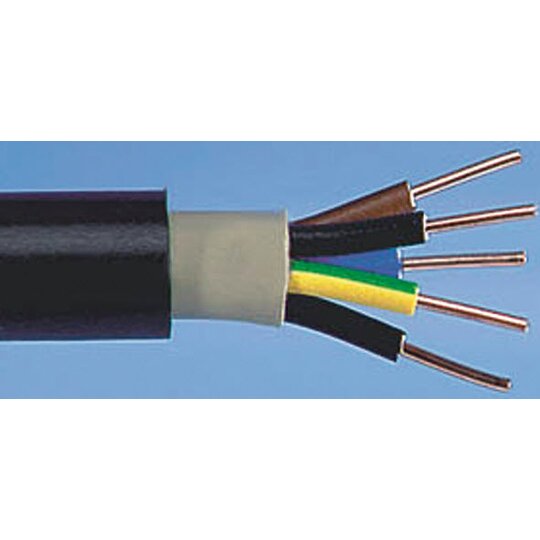

NYY-J 5x1,5 Ring 50
Als festverlegtes Energie- und Steuerkabel zur Verwendung:
- im Freien,
- in der Erde,
- in Innenräumen,
- in Kabelkanälen
Aufbau:
Leiter:
- Kupferleiter, blank,
- nach VDE 0295,
- (RE) rund eindrähtig, (RM) rund mehrdrähtig (50 qmm sind verdichtet), (SE) sektorenförmig eindrähtig oder (SM) sektorenförmig mehrdrähtig
Aderisolation:
- PVC Aderkennzeichnung nach VDE 0293 - 308 1
- bis zu 5 Adern J = mit gr./ge. Schutzleiter O = ohne gr./ge. Schutzleiter
- ab 6 Adern sw mit weißen Ziffern
- Füllmantel Außenmantel PVC schwarz
Technische Daten:
- Nennspannung: 0,6 /1 kV
- Prüfspannung: 4 kV
- Temperaturbereich: -5 °C - +70 °C (beim Verlegen) -30 °C - +70 °C (nach Verlegen)
- Betriebstemperatur: +70 °C (max.)
- Biegeradius: 15 x Kabeldurchmesser (einadrig) 12 x Kabeldurchmesser (mehradrig)
- Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
