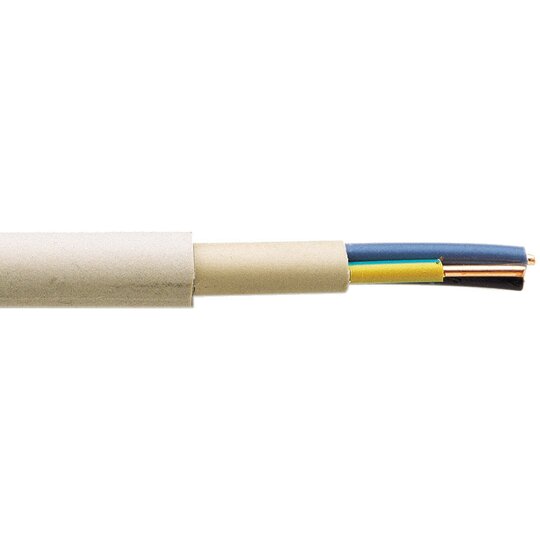

NYM-J 5x2,5 Eca Ring 50
50 Meter

Listenpreis: Bitte einloggen
Art.-Nr.: 1153075
EAN: 4051242000095
Hersteller-Nr.: NYM-J 5X 2,5
DEHA.-Nr.: 5217444
eClass.-Nr.
Zolltarif-Nr.: 85444991

Leiter-Material	Cu, blank
Leiter-Nennquerschnitt	2,50 qmm
Leiter-Durchmesser	1,78 mm
Leiter-Klasse	Kl.1 = eindrähtig
Ader-Zahl	5
Werkstoff der Aderisolation	PVC
Ader-Kennzeichnung	Farbe
Zul. max. Leitertemperatur	+70 €C
Schutzleiter	true
Schirm	false
Beidraht	false
Tragorgan	ohne
Schutzhülle	ohne
Bleimantel	false
Bewehrung/Armierung	ohne
Mantelmaterial	PVC
Mantel-Farbe	grau
Halogenfrei nach EN 50267-2-2	false
Flammwidrig	nein
Raucharm nach EN 61034-2	false
Isolationserhalt	nein
Außendurchmesser ca.	11,00 mm
Zul. Kabelaußentemperatur bei Montage/Handling	+5 - +70 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40 - +70 €C
Nennspannung U0	300 V
Nennspannung U	500 V

Mantelleitung NYM-J 5x2,5 nach VDE 0250 Teil 204

Für Installationen im Haushalt, in der Industrie, im Freien, in trockenen und nassen Räumen, auf, in und unter Putz, in Mauerwerk und in Beton (ausgenommen Schüttel, Rüttel- oder Stampfbeton). Bei Außenanwendung muss die Leitung vor direkter Sonneneinstrahlung geschützt werden.

Aufbau

Leiter: Kupferleiter blank, eindrähtig

Aderisolation: PVC nach VDE 0207 T. 4

Kennzeichnung: nach VDE 0293-308 Füllmantel

Außenmantel: PVC grau

Technische Daten

Nennspannung: 300/500 V

Prüfspannung: 2.000 V

Temperaturbereich (beim Verlegen): +5 °C bis +70 °C

Temperaturbereich (nach Verlegen): -40 °C bis +70 °C

Betriebstemperatur: +70 °C (max.)

Biegeradius: 4 x Leitungsdurchmesser (fester Verlegung)
