Leiter-Material | Cu, blank |
Leiter-Nennquerschnitt | 2,50 qmm |
Leiter-Klasse | Kl.1 = eindrähtig |
Leiter-Form | rund |
Ader-Zahl | 4 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Farbe |
Schutzleiter | false |
Schirm | false |
Beidraht | false |
Hilfsader-Zahl | 0 |
Hilfsader-Nennquerschnitt | 0 qmm |
Bleimantel | false |
Konzentrischer Leiter | Cu |
Konzentrischer Leiter-Nennquerschnitt | 2,5 qmm |
Bewehrung | false |
Mantelmaterial | PVC |
Mantel-Farbe | schwarz |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Isolationserhalt | nein |
Funktionserhalt | nein |
Außendurchmesser ca. | 15,3 mm |
Zul. max. Leitertemperatur | +70 €C |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - +50 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30 - +70 €C |
Nennspannung U0 | 0,6 kV |
Nennspannung U | 1 kV |

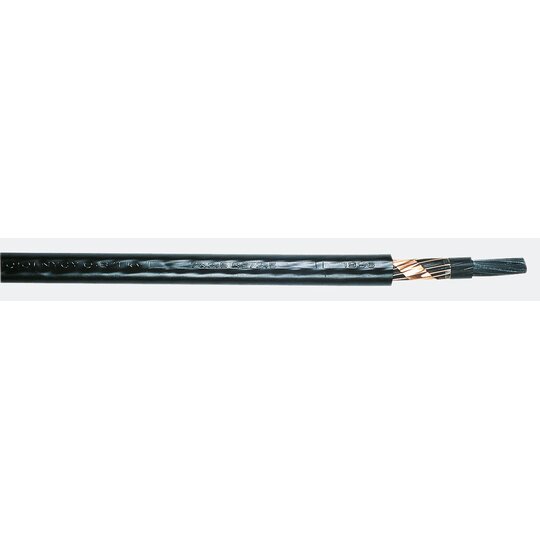

Anwendung:Als festverlegtes Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen und in Kraftwerken, dort wo erhöhter mechanischer Schutz gegen Berührungsspannung gefordert wird.Aufbau:Leiter: Kupferleiter blank nach VDE 0295, (RE) rund eindrähtigAderisolation: PVCAderkennzeichnung: nach VDE 0293-308 1 bis 5 Adern ab 7 Adern sw mit weißen Ziffern FüllmantelKonzentrischer Leiter: aus blanken Kupferdrähten um die gemeinsamen Aderumhüllung verseilt mit Gegenwendel aus Kupferband (Kupferdrähte in der Innenlage, Kupferband in der Außenlage)Außenmantel: PVC schwarzTechnische Daten:Nennspannung: 0,6 /1 kVPrüfspannung: 4 kVTemperaturbereich: -5 °C - +50 °C (beim Verlegen) -30 °C - +70 °C (nach Verlegen)Betriebstemperatur: +70 °C (max.)Biegeradius: 12 x Kabeldurchmesser Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1).
nycy_eo.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
17-e1016-1_tt.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
WW-NYCY-V1.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
DoP-16-0019-01.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
WW-NYCY-V1-DE.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
1001206.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
dop_16_0019_01_tf.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
ucce_13_17_ee.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
ww_nycy_v1_ww.pdfBauproduktenverordnung
Download
(Stand: 22.08.2024)
|
Datenblatt NYCYTechnisches Datenblatt für Starkstromkabel nach VDE 0276-603 als festverlegtes Energie- und Steuerkabel.
