| Ausführung |
Verbindungskasten |
| Max. Leiterquerschnitt |
6 qmm |
| Bestückung |
ohne |
| Form |
quadratisch |
| Montageart |
universal |
| Montage im Erdreich |
false |
| Montage unter Wasser |
false |
| Für Rohrdurchmesser |
19 mm |
| Einführung von hinten |
true |
| Länge |
48 mm |
| Breite |
104 mm |
| Tiefe |
104 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
12 |
| Art der Gehäusedurchführung |
Dichtmembran |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP65 |
| Schutzart (NEMA) |
sonstige |
| Ausführung Deckel |
Blinddeckel |
| Transparenter Deckel |
false |
| Deckelbefestigung |
aufrastend |
| Vergießbar |
false |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
true |
| Bemessungsisolationsspannung Ui |
500 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Einsatztemperatur |
-25 - 60 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

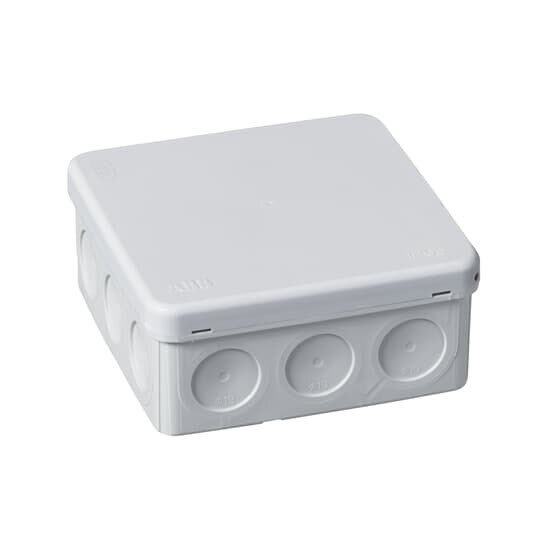

Die Anschluss-/Abzweigdosen von ABB sind aus einem Zweikomponenten-System gefertigt. Sie besitzen zehn seitliche leicht durchzustechende Membran-Kabeleinführungen und zwei weitere an der Unterseite für Kabel bis zu einer Dicke von 17 mm. Die Membran dichtet die Kabeleinführungen zuverlässig ab. Die Kästen werden mit einem einrastenden Deckel sicher verschlossen. Zum Öffnen wird ein Schraubendreher in die Öffnungsschlitze gesteckt. Schrauben sind nicht erforderlich. Die Montagetemperatur beträgt û 15 bis + 60 °C. Vorteile: 12 selbstdichtende Kabeleinführungen, extrem stabiles Gehäuse (PP), dauerelastische Membraneinführung (SEBS), optimales Preis-/Leistungsverhältnis, größtmöglicher Anschlussraum, Schutzklasse IP55, zertifiziert nach EN60670-21:2007 und EN60670-22:2006, UV-beständig und halogenfrei, Glühdrahtprüfung nach IEC 659-2-11.
