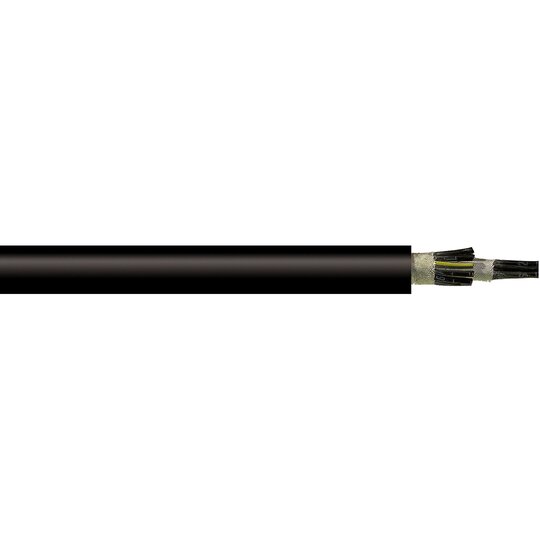

NSHTÖU-J 5G2,5 Trommel
500 Meter

Anwendung: Trommelbare Gummischlauchleitungen sind bestimmt für Hebezeuge, Transport- und Förderanlagen, bei denen häufiges Auf- und Abwickeln gegeben ist, insbesondere bei gleichzeitiger Zugbeanspruchung und/oder zwangsweiser Führung der Leitung, bei hohen mechanischen Beanspruchungen, Trommelgeschwindigkeit bis 120 m/min., in feuchten und nassen Räumen, im Freien, in explosionsgefährdeten Bereichen und im Bergbau unter Tage. Aufbau: Leiter: Kupferlitze verzinnt feindrähtig Klasse 5, Aderisolation: Gummimischung nach VDE 0207 T. 20 Adern mit kurzer Schlaglänge verseilt, keine Kernader. Aderkennzeichnung: aus Gummimischung, Torsionsschutzeinlage aus hochzugfestem Kunststoff nach VDE 0293-308, Innenmantel. Außenmantel: Gummimischung. Mantelfarbe: schwarz. Technische Daten: Nennspannung: 0,6/1 kV. Prüfspannung: 2500 V. Temperaturbereich: - 20 °C - + 80 °C (fest verlegt an der Oberfläche) - 40 °C - + 80 °C (bewegt an der Oberfläche). Betriebstemp.: + 90 °C (max.) Höchstzulässige statische Dauerzugbeanspruchung der Leiter 20 N/mm 2. Mindestbiegeradius: Flexibler Einsatz bei Trommelbetrieb: Leitungen mit Außendurchmesser 21,5 mm 5 x Außendurchmesser. Leitungen mit Außendurchmesser 21,5 mm 6,25 x Außendurchmesser. Flexibler Einsatz bei Rollenumlenkung: 7,5 x Außendurchmesser Flammwidrigkeit: VDE 0482-332-1-2 IEC 60332-1. Schutz- und/oder Mittelleiter dürfen nur einbezogen werden, wenn sie die gleichen Querschnitte wie die Phasenleiter haben und nicht aufgeteilt sind. Die höchstzulässige dynamische Zugbeanspruchung ist im Einzelfall festzulegen.
