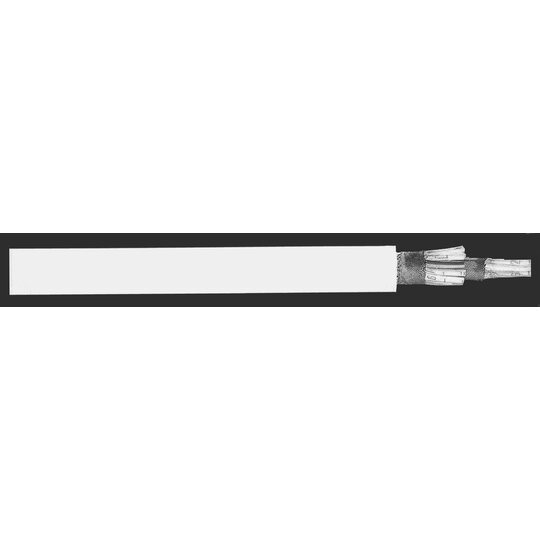

NSHTÖU 4G4 Trommel
500 Meter

AnwendungTrommelbare Gummischlauchleitungen sindbestimmt für Hebezeuge, Transport- und Förderanlagen, bei denen häufiges Auf- und Abwickeln gegeben ist, insbesondere bei gleichzeitiger Zugbeanspruchung und/oder zwangsweiser Führung der Leitung, bei hohen mechanischen Beanspruchungen, Trommelgeschwindigkeit bis 120 m/min., in feuchten und nassen Räumen, im Freien, in explosionsgefährdeten Bereichen und im Bergbau unter Tage.AufbauLeiter: Kupferlitze verzinnt feindrähtig Klasse 5Aderisolation: Gummimischung nach VDE 0207 T. 20 Adern mit kurzer Schlaglänge verseilt, keine KernaderAderkennzeichnung: aus Gummimischung, Torsionsschutzeinlage aus hochzugfestem Kunststoff nach VDE 0293-308, InnenmantelAußenmantel: GummimischungMantelfarbe: schwarzTechnische DatenNennspannung: 0,6/1 kVPrüfspannung: 2500 VTemperaturbereich: - 20 °C - + 80 °C (fest verlegt an der Oberfläche) - 40 °C - + 80 °C (bewegt an der Oberfläche)Betriebstemp.: + 90 °C (max.) Höchstzulässige statische Dauerzugbeanspruchung der Leiter 20 N/mm^2Mindestbiegeradius:Flexibler Einsatz bei Trommelbetrieb: Leitungen mit Außendurchmesser 21,5 mm 5 x Außendurchmesser Leitungen mit Außendurchmesser > 21,5 mm 6,25 x AußendurchmesserFlexibler Einsatz bei Rollenumlenkung: 7,5 x AußendurchmesserFlammwidrigkeit: VDE 0482-332-1-2 IEC 60332-1Schutz- und/oder Mittelleiter dürfen nur einbezogen werden, wenn sie die gleichen Querschnitte wie die Phasenleiter haben und nicht aufgeteilt sind. Die höchstzulässige dynamische Zugbeanspruchung ist im Einzelfall festzulegen..
