| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 60 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 60 V |
| Bemessungssteuerspeisespannung Us bei DC |
20 - 60 V |
| Spannungsart zur Betätigung |
AC/DC |
| Bemessungsbetriebsstrom |
3 A |
| Bemessungsbetriebsstrom Ie, 400 V |
3 A |
| Montageart |
DIN-Schiene/Schraube |
| Mit LED-Anzeige |
false |
| Handbedienung |
false |
| Schnittstelle |
false |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
8 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend |
0 |
| Anzahl der Hilfskontakte als Schließer, voreilend |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Betriebsspannung bei AC 50 Hz |
690 - 690 V |
| Betriebsspannung bei AC 60 Hz |
690 - 690 V |
| Betriebsspannung bei DC |
6 - 6 V |
| Spannungsart der Betriebsspannung |
AC |
| Bemessungsschaltstrom |
4 A |
| Anschlussart Hilfsstromkreis |
Schraubanschluss |
| Breite |
45 mm |
| Höhe |
86 mm |
| Tiefe |
110,5 mm |

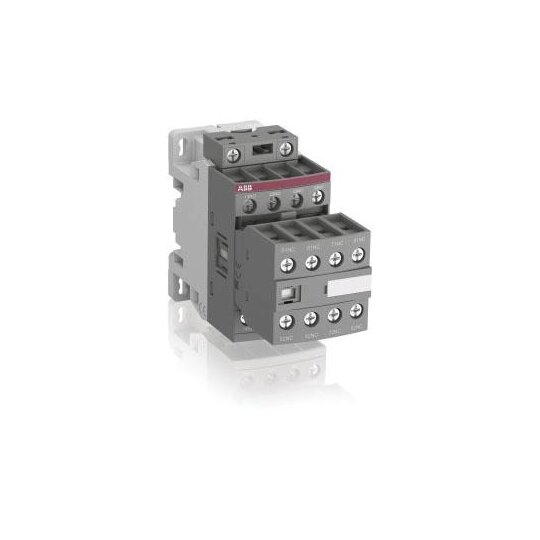

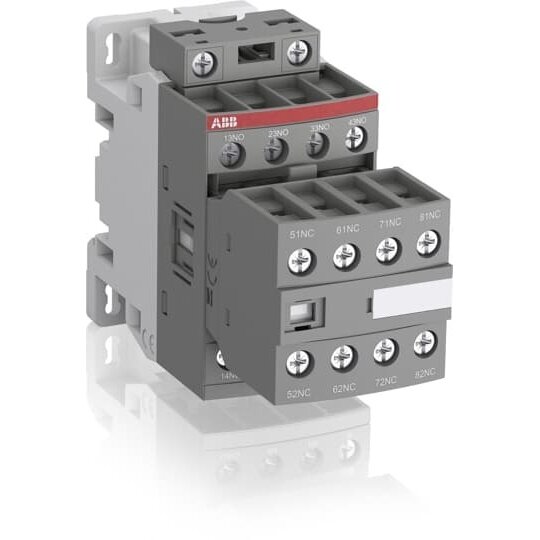

4- oder 8-polige Hilfsschütze der Baureihe NF erfüllen die Relaisfunktion gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1 und sind AC/DC-ansteuerbar. Sie schalten Steuerkreise oder Lastkreise bis 4 A (230V). Alle Hilfskontakte sind als Zwangsgeführte Kontakte nach IEC60947-5-1 Anhang L 2.1 ausgeführt. Löschglieder sind integriert.Normen: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13Anschlussart: SchraubklemmeAnzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 8Bemessungssteuerspannung: 50 Hz 24 ... 60 V, 60 Hz 24 ... 60 V, Gleichstrombetrieb 20 ... 60 VEinbaulage: 1, 1 +/-30°, 2, 3, 4, 5Konventioneller thermischer Dauerstrom in freier Luft: (nach IEC 60947-5-1, q = 40 °C) 16 A
