Leiter-Material | Al |
Leiter-Nennquerschnitt | 25,00 qmm |
Leiter-Klasse | Kl.1 = eindrähtig |
Leiter-Form | rund |
Ader-Zahl | 4 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Farbe |
Schutzleiter | true |
Schirm | false |
Beidraht | false |
Hilfsader-Zahl | 0 |
Hilfsader-Nennquerschnitt | 0 qmm |
Bleimantel | false |
Konzentrischer Leiter | ohne |
Konzentrischer Leiter-Nennquerschnitt | 0 qmm |
Bewehrung | false |
Mantelmaterial | PVC |
Mantel-Farbe | schwarz |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Isolationserhalt | nein |
Funktionserhalt | nein |
Außendurchmesser ca. | 25 mm |
Zul. max. Leitertemperatur | +70 €C |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - +50 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30 - +70 €C |
Nennspannung U0 | 0,6 kV |
Nennspannung U | 1 kV |

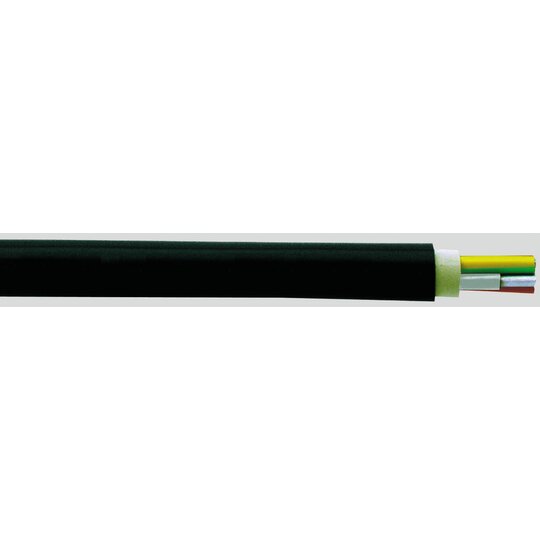

Anwendung:Als Energie- und Steuerkabel zur Verwendung im Freien, im Erdreich, für Kraftwerke, Industrie- und Schaltanlagen, in Wasser, in trockenen und feuchten Innenräumen, in Kabelkanälen sowie in Ortsnetzen, wenn keine mechanischen Beschädigungen zu erwarten sind.Aufbau:Leiter: Aluminiumleiter nach VDE 0295, (RE) rund eindrähtig oder (SE) sektorenförmig eindrähtig oder (SM) sektorenförmig mehrdrähtigAderisolation: PVCAderkennzeichnung: nach VDE 0293-308 Füllmantel J = mit Schutzleiter O = ohne SchutzleiterAußenmantel: PVC schwarzTechnische Daten:Nennspannung: 0,6 /1 kVPrüfspannung: 4 kVTemperaturbereich: -5 °C - +50 °C (beim Verlegen) -30 °C - +70 °C (nach Verlegen)Betriebstemperatur: +70 °C (max.)Biegeradius: 12 x Kabeldurchmesser Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1).
DOP000001.pdfBauproduktenverordnung
Download
(Stand: 14.12.2024)
|
DoP-16-0005-01.pdfBauproduktenverordnung
Download
(Stand: 14.12.2024)
|
EE010-001.pdfBauproduktenverordnung
Download
(Stand: 14.12.2024)
|
Datenblatt NAYY-J und NAYY-OTechnisches Datenblatt für Starkstromkabel Aluminiumleiter nach VDE 0276-603 als Energie- und Steuerkabel zur Verwendung im Freien und im Erdreich.
Download
(Stand: 14.12.2024)
|
