NA2XS(F)2Y 1x120/16 18/30KV Trommel
500 Meter

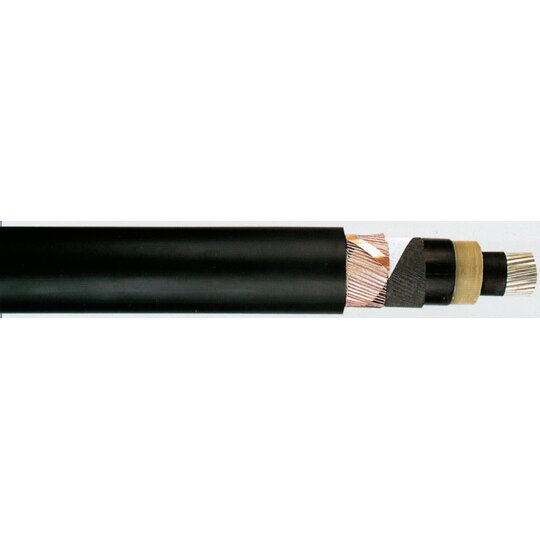

Anwendung:Zur Verlegung in Erde, im Freien (Kabel muss jedoch vor Sonneneinstrahlung geschützt sein), in Innenräumen und Kabelkanälen für Kraftwerks-, Industrie- und Verteilernetze. Bei Verlegung in Kabelkanälen und Innenräumen muss berücksichtigt werden, dass der PE-Mantel nicht flammwidrig ist nach VDE 0472 T. 804, Prüfart B.Das Kabel ist für ungünstige Einsatzbedingungen geeignet, insbesondere wenn nach mechanischen Beschädigungen das Eindringen von Wasser in Längsrichtung vermieden werden soll.Aufbau:Leiter: Aluminiumleiter blank nach VDE 0295, (RM) rund mehrdrähtig extrudierte innere LeitschichtAderisolation: VPE (vernetztes Polyethylen) extrudierte äußere Leitschicht Spaltabdichtung (leitendes Band und Quellband)Schirm: Kupferdrähte und Querleitwendel aus Kupfer FolienbandierungAußenmantel: PE schwarzTechnische Daten:Nennspannung: 6/10 kV, 12/20 kV und 18/30 kVPrüfspannung: 21 kV AC/5 min. bei Uo/U=6/10 kV 30 kV AC/5 min. bei Uo/U=12/20 kV 45 kV AC/5 min. bei Uo/U=18/30 kVTemperaturbereich: -20 °C - +70 °C (beim Verlegen) -30 °C - +70 °C (nach Verlegen)Betriebstemperatur: +90 °C (max.)Biegeradius: 15 x Kabeldurchmesser min..
