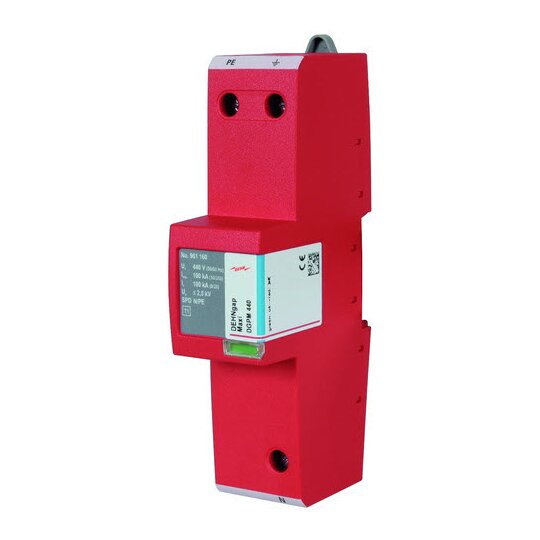

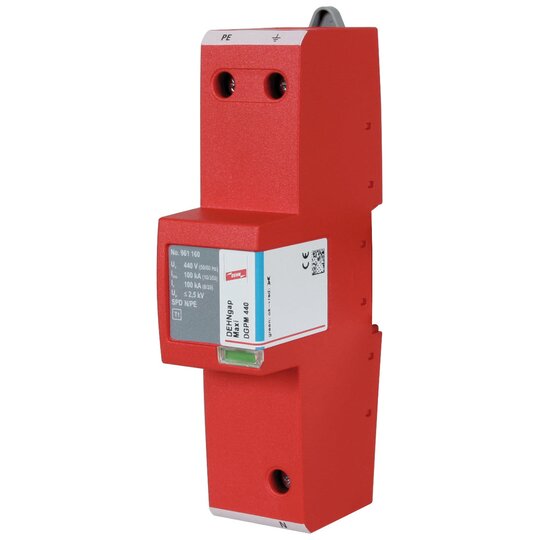

N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961160
Hersteller-Nr. 961160 52368
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2030618
- EAN
- 4013364116290
- DEHA.-Nr.
- 2725593
- eClass.-Nr.
- 27130802
- Zolltarif-Nr.
- 85363030
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | true |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 1 |
| BlitzstoŽƒstrom (10/350 s)s) | 100 kA |
| Höchste Dauerspannung AC | 440 V |
| Nennspannung AC | 400 V |
| Schutzpegel | 2,5 kV |
| Folgestromlöschfähigkeit | 0,1 kA |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Montageart | Hutschiene TH35 |
| Baugröße | 2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 qmm |
| Mit Fernmeldekontakt | false |
| Ausblasend | false |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 1 | true |
| Integrierte Vorsicherung | false |
| Geeignet für Außengebrauch | false |
| Schutzart (IP) | IP20 |
Einpoliger, koordinierter N-PE-Blitzstromableiter DEHNgap Maxi, Typ 1 nach EN 61643-11. Summenstrom-Ableiter speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE für Uc = 440V. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1 in der 3+1-Schaltungsvariante. TOV-Festigkeit: 1200 V/200 ms Fabrikat: DEHN Typ: DGPM 440 Art.-Nr.: 961160 oder gleichwertig.
