| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| BlitzstoŽƒstrom (10/350 s)s) |
100 kA |
| Höchste Dauerspannung AC |
255 V |
| Nennspannung AC |
230 V |
| Schutzpegel |
1,5 kV |
| Folgestromlöschfähigkeit |
0,1 kA |
| Spezifische Energie (W/R) |
2500 kJ/Ohm |
| Montageart |
Hutschiene TH35 |
| Baugröße |
2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
50 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Mit Fernmeldekontakt |
true |
| Ausblasend |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 1 |
true |
| Integrierte Vorsicherung |
false |
| Geeignet für Außengebrauch |
false |
| Schutzart (IP) |
IP20 |

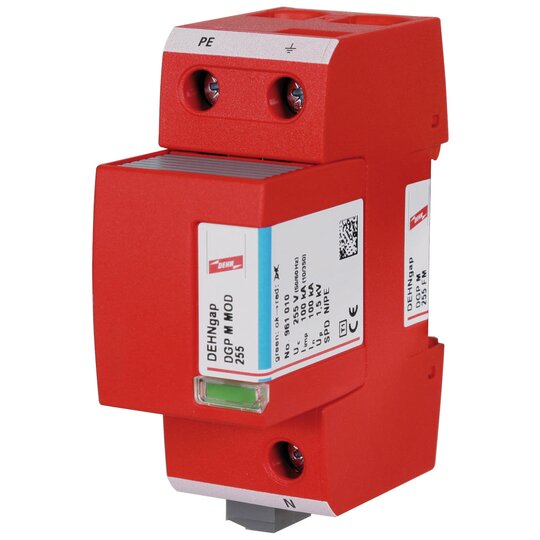

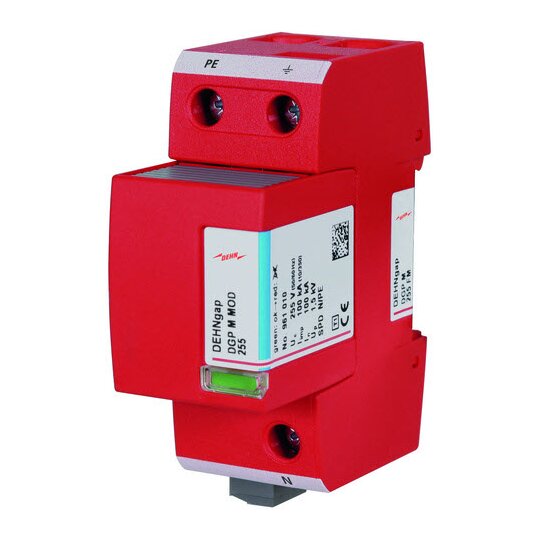

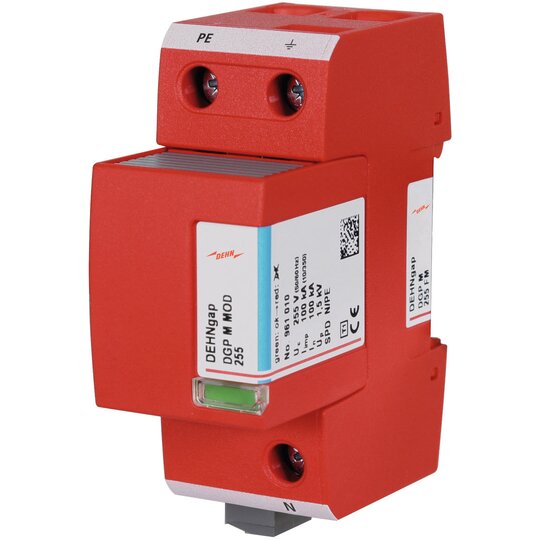

Koordinierter N-PE-Blitzstrom-Ableiter DEHNgap M 255 FM 1-poliger, modularer, steckbarer koordinierter N-PE-Blitzstrom- Ableiter, Breite 2TE mit Fernmeldekontakt Ableiter Typ 1 nach EN 61643-11 Druckgesteuerte-Kapsel-Gleitfunkenstrecke Defektanzeige Markierung im Sichtfenster Blitzstoßstrom (10/350): 100 kA Schutzpegel: <,= 1,5 kV Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac TOV-Festigkeit: 1200 V/200 ms Energetische Koordination nach DIN EN 62305-4 direkt zu N-PE-Ableiter DEHNgap C S der Red/Line-Familie Fabrikat: DEHN Typ: DGP M 255 FM Art.-Nr.: 961105 oder gleichwertig.
12345308_34952104.pdf
Schaltbild
|
12345308_34952105.pdf
Maßzeichnung
|
69204.pdf
Montageanleitung
|
12345308_12345325.pdf
Produktdatenblatt
|
|
|
|
|
