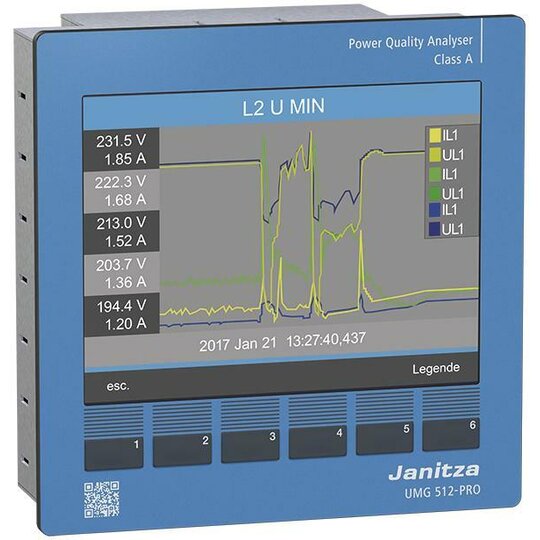

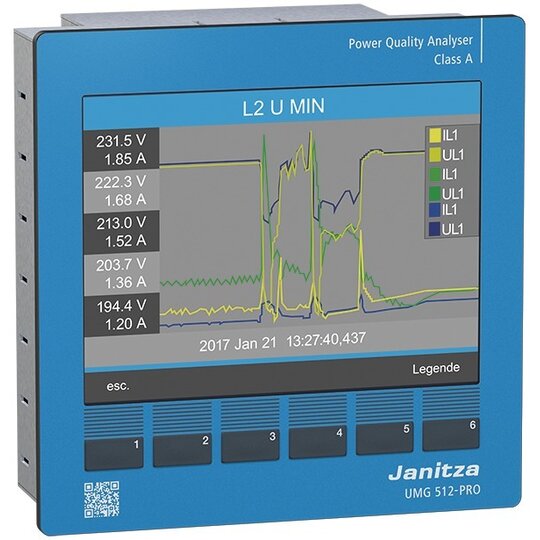

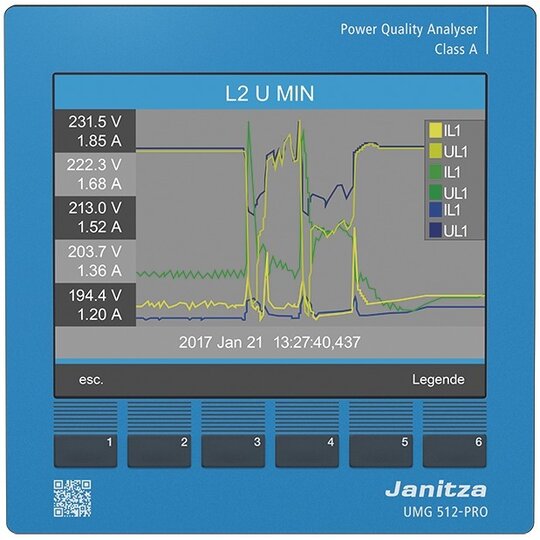

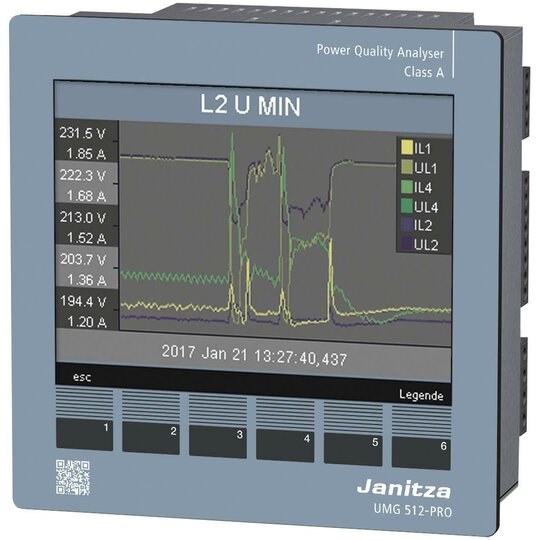

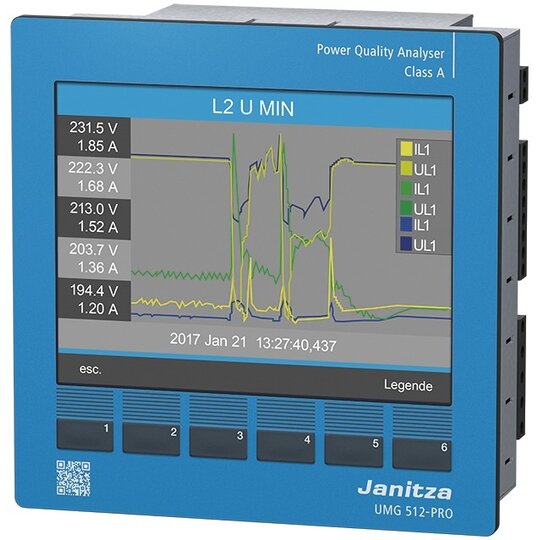

Multifunktionaler Netzanalysator
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 1561950
- EAN
- 4251861100279
- Hersteller-Nr.
- 5217003
- DEHA.-Nr.
- 5124287
- eClass.-Nr.
- 27142330
- Zolltarif-Nr.
- 90303200
| Ausführung | Messwandler |
| Montageart | Frontmontage |
| Amperemeter | true |
| Blindleistungsmesser | true |
| Drehzahlmesser | false |
| Frequenzmesser | true |
| Voltmeter | true |
| Oberwellenmessung | true |
| Scheinleistung | true |
| Wirkleistungsmessgerät | true |
| Leistungsfaktor | true |
| Phasenwinkel (cos phi) | true |
| Messwertspeicher | true |
| Anzahl der Spannungsmesseingänge | 4 |
| Anzahl der Strommesseingänge | 4 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung bei AC 50 Hz | 48 - 110 V |
| Versorgungsspannung bei DC | 24 - 150 V |
| Frequenzmessbereich | 15 - 440 Hz |
| Maximalstrom (Imax) | 6 A |
| Display | graphisch |
| Displayauflösung (horizontal) | 320 px |
| Displayauflösung (vertikal) | 240 px |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 2 |
| Anzahl der Ethernet-Anschlüsse | 1 |
| Geeignet für RJ-Stecker | true |
| Mit Kommunikationsschnittstelle RS-485 | true |
| Unterstützt Protokoll für PROFIBUS | true |
| Unterstützt Protokoll für MODBUS | true |
| Unterstützt Protokoll für PROFINET IO | false |
| Breite | 144 mm |
| Höhe | 144 mm |
| Tiefe | 75 mm |
| Schutzart (IP), frontseitig | IP40 |
Klasse A (IEC 61000-4-30) Spannungsqualitäts-Analysator mit RCMVersorgungsspannung: 48 - 110V (50 - 60Hz), 24 - 150V DCInstallationskategorie: 150V CATIII4 Spannungsmesseingänge,Messkategorie: 600V CATIIIMessung in Dreiphasen-4-Leitersystemen bis 417V/720V,Messung in Dreiphasen-3-Leitersystemen bis 600V,Messbereich: L - N: 10 - 600V, 15 - 440HzMessbereich: L - L: 18 - 1000V, 15 - 440Hz4 Strommesseingänge für Stromwandler ../1 oder ../5AMessbereich: 0,001 .. 7Arms,2 Digitaleingänge, 2 Digitalausgänge1 Temperatureingang, 2 RCM EingängeDatenspeicher: 256MB Flash,Schnittstellen: RS485, Profibus DP V0, Ethernet 10/100 BaseTXInkl.Web-Server sowie folgenden APP`s:APP Messwertmonitor: Grafische Darstellung von online & historischen Messwerten APP EN 50160 Watchdog PRO: Überwachung der Spannungsqualitäts-Grenzwerte nach EN 50160APP IEC 61000-2-4 Watchdog PRO: Überwachung der Spannungsqualitäts-Grenzwerte nach IEC 61000-2-4Programmiersoftware ä GridVis Basicö download: www.janitza.de/gridvis-download.htmlIm Lieferumfang enthalten: Art.Nr.: 5219301, 2 BefestigungsklammernArt.Nr.: 0801505, Cross-Patch-Kabel, CAT5e, 2m, grau/grünArt.Nr.: 3303336 Schnelleinstieg UMG 512 inkl. Sicherheitshinweise inkl. Software-GridVis Schnelleinstieg
|
