| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
48 - 48 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
48 - 48 V |
| Bemessungssteuerspeisespannung Us bei DC |
48 - 48 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
2 |
| Anzahl der Schließer als Hauptkontakte |
2 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
220 - 690 V |
| Betriebsspannung bei AC 60 Hz |
220 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
12 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
5,5 kW |
| Bemessungsbetriebsleistung NEMA |
2,2371 kW |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Geeignet für Reiheneinbau |
false |
| Breite |
52,5 mm |
| Höhe |
57,5 mm |
| Tiefe |
46,7 mm |

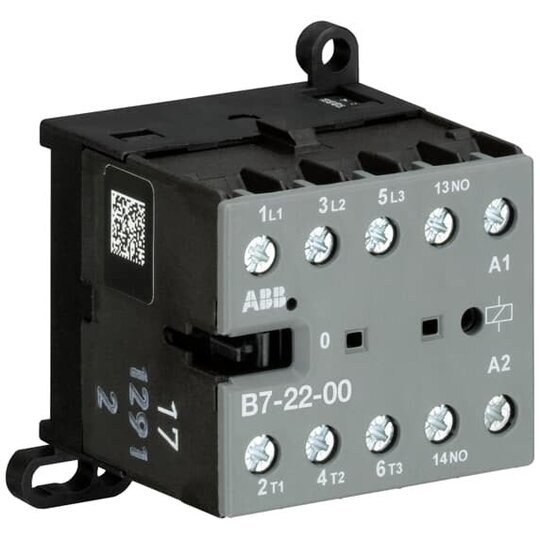

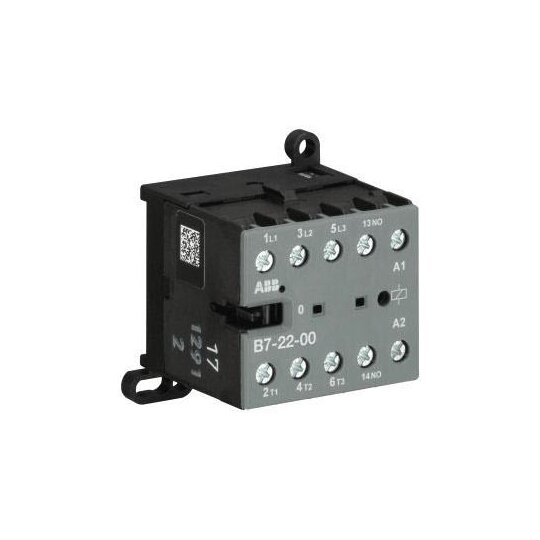

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.Hilfskontakte Schließer: 0Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 3 kW, (400 V dreiphasig) 5,5 kW, (500 V dreiphasig, Öffner) 5,5 kW, (690 V dreiphasig, Öffner) 3 kW, (690 V dreiphasig, Schließer) 3 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V AC / 220 V DCBemessungsbetriebsstrom AC-1: (220/240 V, 40 °C) 20 A, (220/240 V, 55 °C) 16 A, (380/440 V, 40°C) 20 A, (380/440 V, 55°C) 16 A, (690 V, 40 °C) 6 A, (690 V, 55 °C) 6 ABemessungsbetriebsstrom AC-3: (230 V, 55 °C) 12 A, (400 V, 55 °C) 12 A, (500 V, 55 °C) 9 A, (690 V Öffner, 55 °C) 3,5 A, (690 V Schließer, 55 °C) 3,5 ABemessungssteuerspannung: 48 V ACMontageart: DIN-Schiene, Schraube
