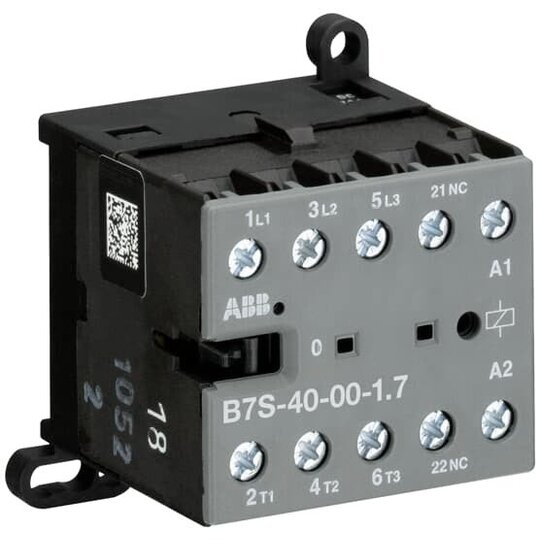

Motorschütz 24V B7 S-40-00-1,7
GJL1313201R7001
10 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2760674
- EAN
- 4013614239823
- Hersteller-Nr.
- GJL1313201R7001
- DEHA.-Nr.
- 1925493
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85365080
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 220 - 690 V |
| Betriebsspannung bei AC 60 Hz | 220 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungsbetriebsleistung NEMA | 3,7285 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | false |
| Breite | 52,5 mm |
| Höhe | 57,5 mm |
| Tiefe | 46,7 mm |
Kleinschützen B6S und B7S von 4 und 5,5 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für eine leistungsreduzierte Baureihe zum Anschluss an SPS-Steuerungen. Durch geringe Abmessungen, Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik sowie vielfältigen Kontakt- und Spulenvarianten besitzen sie eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Eine Schutzbeschaltung ist integriert.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 4Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 0Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 3 kW, (400 V dreiphasig) 5,5 kW, (500 V dreiphasig, Öffner) 5,5 kW, (690 V dreiphasig, Schließer) 3 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V AC / 220 V DCBemessungsbetriebsstrom AC-1: (220/240 V, 40 °C) 20 A, (220/240 V, 55 °C) 16 A, (380/440 V, 40°C) 20 A, (380/440 V, 55°C) 16 A, (690 V, 40 °C) 6 A, (690 V, 55 °C) 6 ABemessungsbetriebsstrom AC-3: (230 V, 55 °C) 12 A, (400 V, 55 °C) 12 A, (500 V, 55 °C) 9 A, (690 V Schließer, 55 °C) 3,5 ABemessungssteuerspannung: 24 V DCMontageart: DIN-Schiene, Schraube
