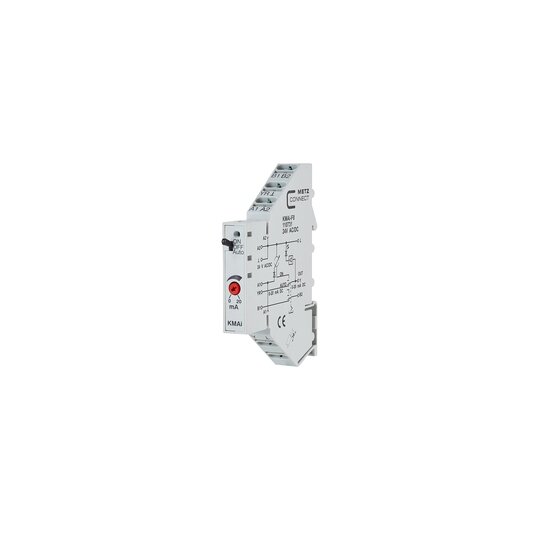

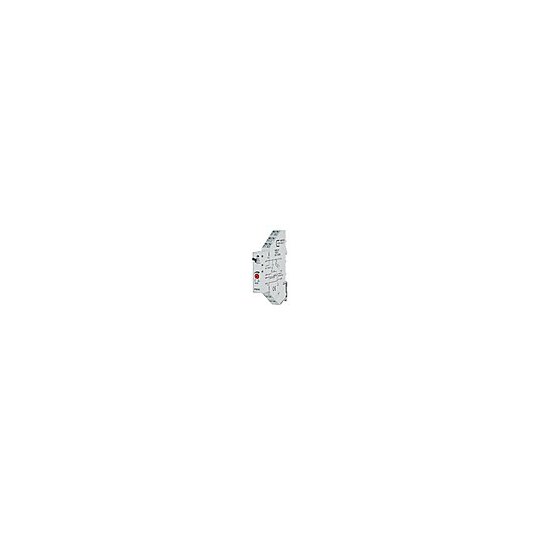

Metz 110731 KMAi-F8 24VAC/DC 0-20mA Analogwertgeber ON/OFF/Auto

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 20 mA steht an der Klemme Y zur Verfügung. Der Stromfluss am Eingang YR wird in der Schalterstellung ON / OFF nicht unterbrochen. Schalterstellung AUTO: Der Eingangsstrom (YR) wird mit einer Toleranz von ± 5% (Skalenendwert) auf den Stellgrößenausgang Y übertragen. , Anschluss mit Federkraftklemmen (Push-In), Sollwertgeber, Handbedienebene mit Rückmeldung, LED-Helligkeit proportional zur Stellgröße
