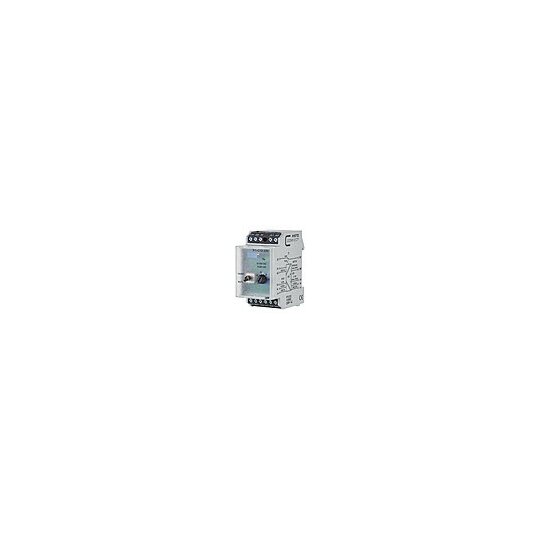

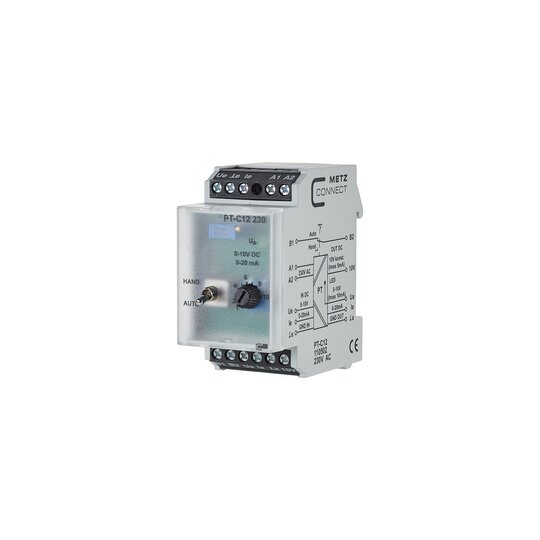

Metz 110502 PT-C12 230VAC Potentialtrenner Signalart Spannung

Hersteller-Nr. 110502 134331
Ihr Nettopreis
Art.-Nr.
2676769
EAN
4250184122197
DEHA.-Nr.
2677462
eClass.-Nr.
19179290
Zolltarif-Nr.
90303320
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bidirektional false
Galvanische Trennung passiv

PT-C12Zur Anpassung oder Trennung von unterschiedlichenPotentialen mit Notbedienung oder zur Erstinbetriebnahmevon stetigen Signalen. Hierzu sind ein Schalter und einPoti eingebaut. Der eingebaute Schalter hat dieSchalterstellung MANU / AUTO und eineSchalterstellungsrueckmeldung fuer den AUTO - Kontakt.MANU: Signal mit dem Poti einzustellen.AUTO: Signal vom Regler wird proportional uebersetzt.Eine gelbe LED leuchtet proportional zur Stellgroesse wenneine Rueckmeldung des Ausgangssignals oder von demexternen Geraet angeschlossen wird.Eingangssignal: 0 - 10 V DC.Eingangssignal: 0 - 20 mA.Ausgangsspannung: 10 V DC, max. 5 mA.Ausgangssignal: 0 - 10 V DC, max. 10 mA.Ausgangssignal: 0 - 20 mA.Fuer Nennspannungen 230 V AC.Anreihbar ohne Abstand.Einbaulage beliebig.Anschlussart: SchraubklemmenMasse (BxHxT): 35 x 69,3 x 60 mmGewicht: 78 gFabrikat: METZ CONNECTTyp: PT-C12Art.-Nr. 110502oder gleich geeigneter das frontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von max. 10 V DC, 5 mA zur Verfügung. Die integrierte LED dient zur Anzeige der Helligkeit abhängig von der Höhe des Ausgangssignals Ua.Anschluss mit Schraubklemmen

Deeplink Produktseite

Download (Stand: 02.09.2025)

Montageanleitung

Download (Stand: 02.09.2025)

Produktdatenblatt

Download (Stand: 02.09.2025)
