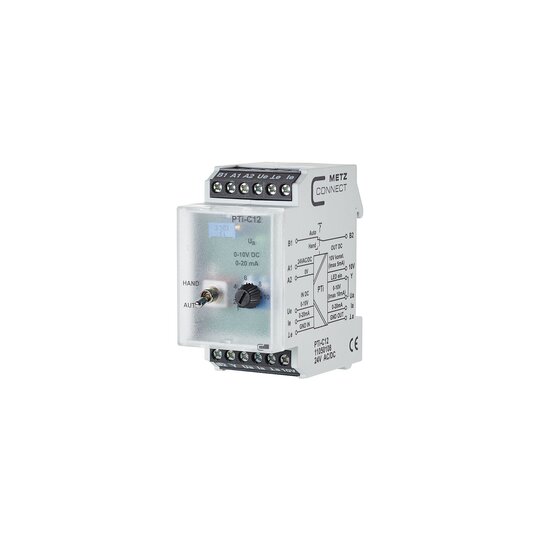

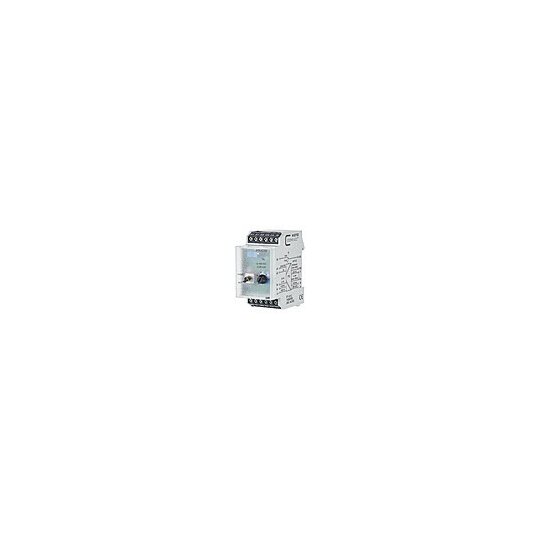

Metz 11050108 PTi-C12 24VAC/DC Potentialtrenner Signalart Strom

Hersteller-Nr. 11050108 134456
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
2676898
EAN
4250184122180
DEHA.-Nr.
2822393
eClass.-Nr.
19179290
Zolltarif-Nr.
90303320
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Anschlussart Primärseite sonstige
Anschlussart Sekundärseite sonstige
Bidirektional false
Überstromschutz true
Galvanische Trennung passiv

PTi-C12Zur Anpassung oder Trennung von unterschiedlichenPotentialen mit Notbedienung oder zur Erstinbetriebnahmevon stetigen Signalen. Hierzu sind ein Schalter und einPoti eingebaut. Der eingebaute Schalter hat dieSchalterstellung MANU / AUTO und eineSchalterstellungsrueckmeldung fuer den AUTO - Kontakt.MANU: Signal mit dem Poti einzustellen.AUTO: Signal vom Regler wird proportional uebersetzt.Eine gelbe LED leuchtet proportional zur Stellgroesse wenneine Rueckmeldung des Ausgangssignals oder von dem externenGeraet angeschlossen wird.Eingangssignal: 0 - 10 V DC.Eingangssignal: 0 - 20 mA.Ausgangsspannung: 10 V DC, max. 5 mA.Ausgangssignal: 0 - 10 V DC, max. 10 mA.Ausgangssignal: 0 - 20 mA.Fuer Nennspannungen 24 V AC/DC.Anreihbar ohne Abstand.Einbaulage beliebigAnschlussart: SchraubklemmenMasse (BxHxT): 35 x 69,3 x 60 mmGewicht: 78 gFabrikat: METZ CONNECTTyp: PTi-C12Art.-Nr. 11050108oder gleich geeignetrontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von max. 10 V DC, 5 mA zur Verfügung. Der Eingang Y dient zur LED-Anzeige der Ausgangsspannung Ua. Die Helligkeit der LED ist dabei abhängig von der Höhe des Ausgangssignals (Brücke zwischen Ua und Y). Alternativ kann ein externes Signal am Eingang Y zur LED-Anzeige von 0 bis 10 V DC aufgeschaltet werden.Anschluss mit Schraubklemmen

Deeplink Produktseite

Download (Stand: 05.04.2025)

Produktdatenblatt

Download (Stand: 05.04.2025)
