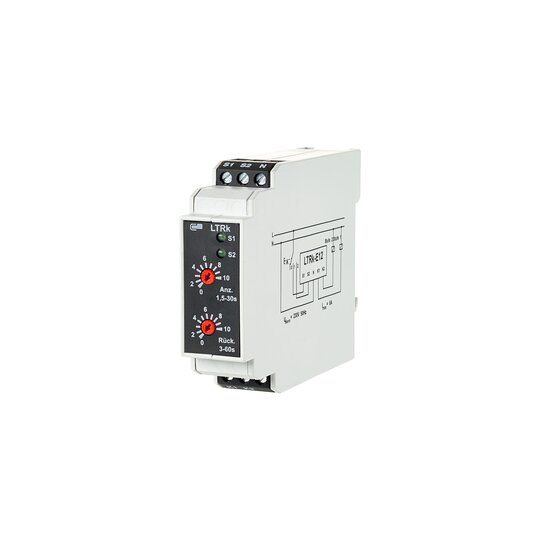

Metz 1102830530 LTRk-E12 230VAC
AV:1,5-30s RV:3-60s Lüftertimerrelais
2 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2676873
- EAN
- 4250184121053
- Hersteller-Nr.
- 1102830530
- DEHA.-Nr.
- 2822376
- eClass.-Nr.
- 27371605
- Zolltarif-Nr.
- 85364900
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Komplettgerät mit Sockel | true |
| Geeignet für Hutschienenmontage | true |
| Frontmontage | false |
| Funktion ansprechverzögert | true |
| Funktion rückfallverzögert | true |
| Zeitbereich | 1.5 - 30 s |
| Fernbedienung möglich | false |
| Geeignet als Fernbedienung | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Ausgänge, verzögert, Schließer | 2 |
| Ausgänge, umschaltbar verzögert/unverzögert | false |
| Mit Halbleiterausgang | false |
| Werkstoff des Kontakteinsatzes | sonstige |
| Werkstoff des Kontaktes | Silberzinnoxid (AgSnO2) |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | AC |
| Schutzart (IP) | IP20 |
| Breite | 22,5 mm |
| Höhe | 75 mm |
| Tiefe | 100 mm |
Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise:, 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben.
