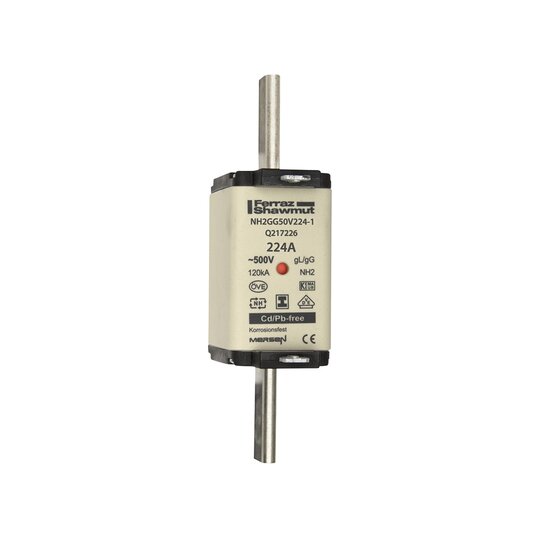

Mersen NH2GG50V224-1 Sicherungseinsatz gG Gr.2 AC500V 224A sfü Kombikennmelder

Listenpreis
Art.-Nr.
3353447
EAN
8430399002194
Hersteller-Nr.
Q217226
DEHA.-Nr.
1304680
eClass.-Nr.
27142005
Zolltarif-Nr.
85361090
Sicherungs-Baugröße nach IEC 60269 NH2
Spannungsart AC
Bemessungsstrom 224 A
Bemessungsspannung AC 500 V
Bemessungsspannung DC 250 V
Bemessungsabschaltvermögen 120 kA
Betriebsklasse gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.)
Ausführung Kennmelder Kombikennmelder
Isolierte Metallgrifflaschen (IMGL) false
Leistungsverlust bei Bemessungsstrom 19,2 W

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff). Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. VDE 0636 Teil 201, IEC 60269-1 und -2.

COM-REACH-declaration-0021-NHGG-500V-fuses.pdf

REACH-Erklärung

Download (Stand: 12.11.2024)

DS-NH-fuse-links-gG-500VAC-double-indicator-isolated-gripping-lugs-size-000-00-0-1-2-3-DE.pdf

Produktdatenblatt

Download (Stand: 12.11.2024)

COM-ROHS-declaration-0021-NHGG-500V-fuses.pdf

RoHS-Erklärung

Download (Stand: 12.11.2024)
