| Sicherungs-Baugröße nach IEC 60269 |
NH1 |
| Spannungsart |
AC |
| Bemessungsstrom |
100 A |
| Bemessungsspannung AC |
400 V |
| Bemessungsabschaltvermögen AC |
100 kA |
| Betriebsklasse |
gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz) |
| Ausführung Kennmelder |
Kombikennmelder |
| Isolierte Metallgrifflaschen (IMGL) |
false |
| Leistungsverlust bei Bemessungsstrom |
8,6 W |

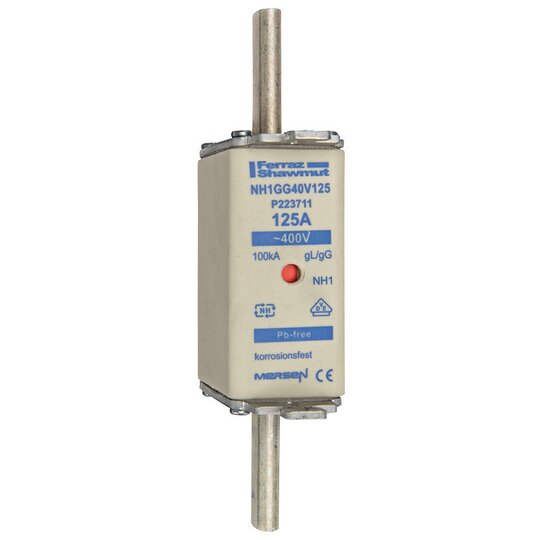

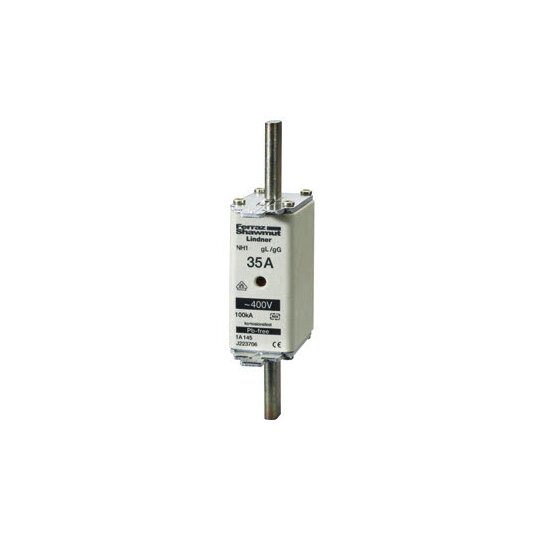

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. Die Werte der Bemessungsleistungsabgabe der Mersen NH Sicherungseinsätze AC 400V sind geringer als die Maximalwerte nach Norm IEC 60269.
