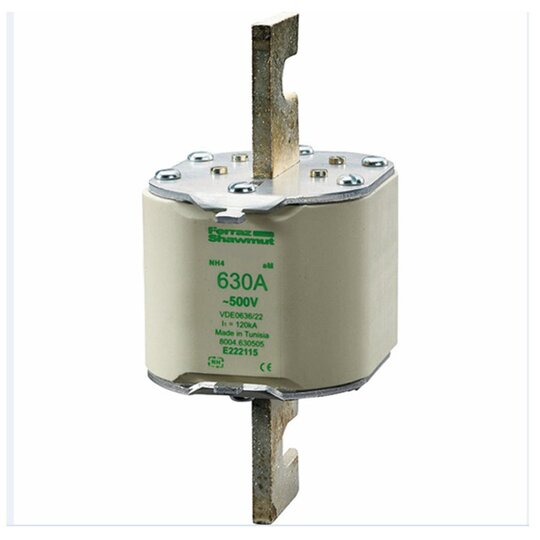

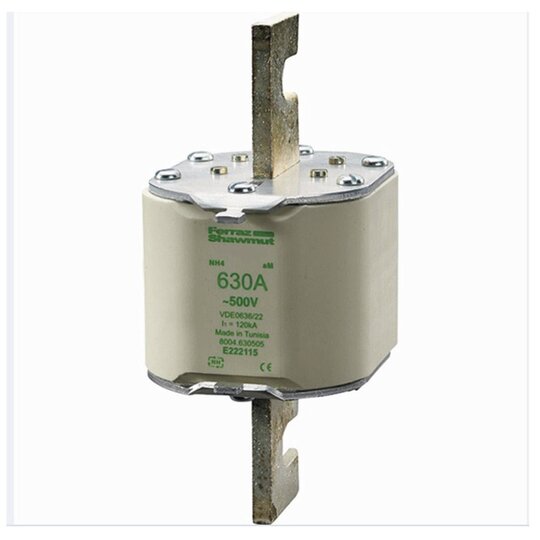

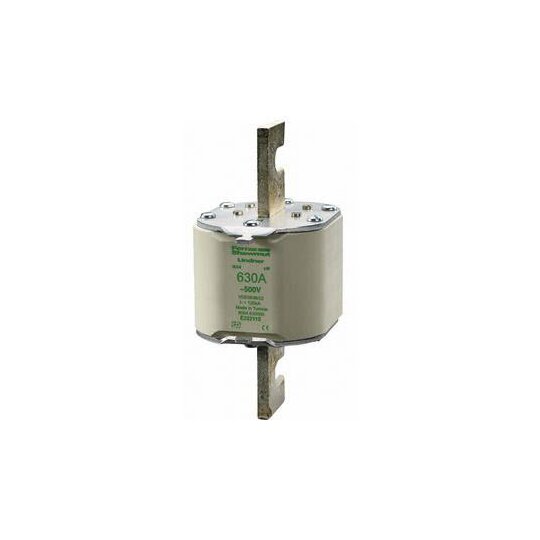

Mersen 08004.630505 NH4 630A aM 500V NH-Sicherung sfü spannungsführend Messer
1 Stück

Listenpreis
Art.-Nr.
3353277
EAN
4086500032341
Hersteller-Nr.
E222115
DEHA.-Nr.
0357526
eClass.-Nr.
27142005
Zolltarif-Nr.
85361090
Sicherungs-Baugröße nach IEC 60269 NH4
Spannungsart AC
Bemessungsstrom 630 A
Bemessungsspannung AC 500 V
Bemessungsabschaltvermögen 120 kA
Betriebsklasse aM (Teilbereichs-Schaltgeräteschutz)
Ausführung Kennmelder Stirnkennmelder
Isolierte Metallgrifflaschen (IMGL) false
Leistungsverlust bei Bemessungsstrom 50 W

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen:Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff), Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse aM sind Teilbereichssicherungen und schützen elektrische Geräte bei unzulässig hohen Kurzschlüssen vor der Zerstörung durch ihre starke Strombegrenzung und geringe thermische Durchlasswerte. Sie schalten Ströme die größer als 6,3 x IN sind bis zum maximalen Ausschaltvermögen ab. NH-Sicherungs-Einsätze aM werden vorzugsweise zum Schutz von Anlagen und Schaltgeräten in Motorstromkreisen verwendet. Bei der Zuordnung der NH-Einsätze kann der Sicherungsnennstrom gleich dem Motornennstrom gewählt werden. VDE 0636 Teil 201, IEC 60269-1 und -2.

COM-REACH-declaration-0018-NHAM-500V-690V-fuses.pdf

REACH-Erklärung

Download (Stand: 19.10.2024)

DS-NH-fuse-links-aM-500VAC-top-indicator-live-gripping-lugs-size-4-4a-DE.pdf

Produktdatenblatt

Download (Stand: 19.10.2024)

COM-ROHS-declaration-0018-NHAM-500V-690V-fuses.pdf

RoHS-Erklärung

Download (Stand: 19.10.2024)
