Mennekes 940005 Steckdosen-Kombination AMAXX
1 Stück

Listenpreis
Art.-Nr.
3250315
EAN
4015394223559
Hersteller-Nr.
940005
DEHA.-Nr.
2332731
eClass.-Nr.
27440501
Zolltarif-Nr.
85371098
CEE-Steckdose - 16 A 1x16A5p400V
CEE-Steckdose - 32 A 1x32A5p400V
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Anzahl der SCHUKO-Steckdosen 3
Anzahl der Steckdosen Dänische Norm (Erdungsstift) 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Sonstige Einbauten und/oder Leerplätze 0
Absicherung LS-Schalter
Fehlerstrom-Typ A
FI-Schutzschalter FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses Kunststoff
Kontaktmaterial CuSn
Oberflächenbehandlung der Kontakte unbehandelt
Einspeisung/Anschlussmöglichkeit 2 Leitungen (Ringleitung/zum Durchschleifen)
Handhabung Wandmontage
Schutzart (IP) IP44
Militärausführung false
Farbe grau
Höhe 520 mm
Breite 225 mm
Tiefe 231 mm

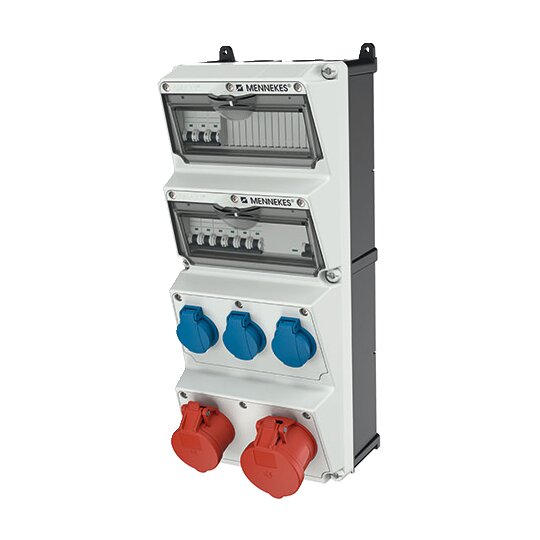

Steckdosen-Kombination AMAXX gemäß Schaltgerätenorm IEC 61439


Die Steckdosen-Kombination ist seitlich anscharniert und anschlussfertig verdrahtet. Das Gehäuse und die Doseneinsätze sind aus dem hochwertigen Kunststoff AMAPLAST gefertigt. Die Absicherung befindet sich unter einer transparenten Betätigungsklappe.


Technische Daten

  • Farbe Unterteil: schwarz
  • Farbe Oberteil: elektrograu (RAL 7035)
  • Vorsicherung: max. 40 A
  • InA: 40 A
  • RDF: 0,8
  • Schutzart: IP44
  • Anschluss / Zuleitung: für 2 Leitungen bis 5 x 25 mm2


    • Bestückung

  • 1 CEE 32 A, 5 p, 400 V
  • 1 CEE 16 A, 5 p, 400 V
  • 3 SCHUKO 16 A, 230 V


    • Absicherung

  • 1 FI 40 A, 4 p, 0,03 A
  • 1 LS 32 A, 3 p, C
  • 1 LS 16 A, 3 p, C
  • 3 LS 16 A, 1 p, C


    • Abmessungen

  • Höhe: 520 mm
  • Breite: 225 mm
