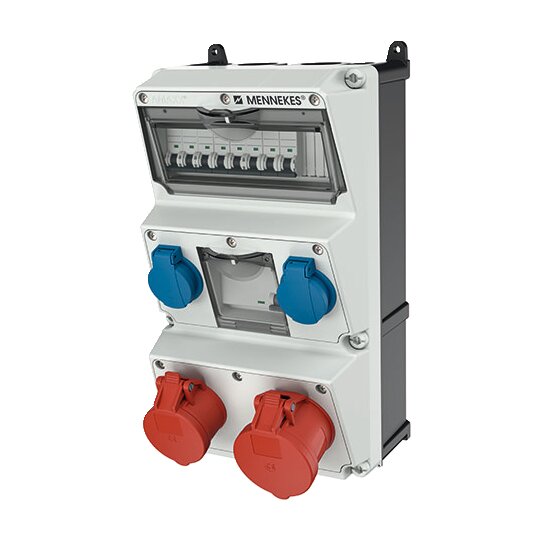

Mennekes 930013 Steckdosen-Kombination AMAXX
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 3250301
EAN: 4015394223412
Hersteller-Nr.: 930013
DEHA.-Nr.: 2332723
eClass.-Nr.: 27440501
Zolltarif-Nr.: 85371098

CEE-Steckdose - 16 A	1x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	2
Anzahl der Steckdosen Dänische Norm (Erdungsstift)	0
Anzahl der Steckdosen Schweizer Norm Typ 13	0
Anzahl der Steckdosen Schweizer Norm Typ 15	0
Anzahl der Steckdosen Schweizer Norm Typ 23	0
Anzahl der Steckdosen Schweizer Norm Typ 25	0
Sonstige Einbauten und/oder Leerplätze	0
Absicherung	LS-Schalter
Fehlerstrom-Typ	A
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses	Kunststoff
Kontaktmaterial	CuSn
Oberflächenbehandlung der Kontakte	unbehandelt
Einspeisung/Anschlussmöglichkeit	1 Leitung (Stichleitung)
Handhabung	Wandmontage
Schutzart (IP)	IP44
Militärausführung	false
Farbe	grau
Höhe	390 mm
Breite	225 mm
Tiefe	221 mm

Steckdosen-Kombination AMAXX gemäß Schaltgerätenorm IEC 61439

Die Steckdosen-Kombination ist seitlich anscharniert und anschlussfertig verdrahtet. Das Gehäuse und die Doseneinsätze sind aus dem hochwertigen Kunststoff AMAPLAST gefertigt. Die Absicherung befindet sich unter einer transparenten Betätigungsklappe.

Technische Daten

Farbe Unterteil: schwarz

Farbe Oberteil: elektrograu (RAL 7035)

Vorsicherung: max. 40 A

InA: 40 A

RDF: 0,75

Schutzart: IP44

Anschluss / Zuleitung: für 1 Leitung bis 5 x 25 mm²

Bestückung

1 CEE 32 A, 5 p, 400 V

1 CEE 16 A, 5 p, 400 V

2 SCHUKO 16 A, 230 V

Absicherung

1 FI 40 A, 4 p, 0,03 A

1 LS 32 A, 3 p, C

1 LS 16 A, 3 p, C

2 LS 16 A, 1 p, C

Abmessungen

Höhe: 390 mm

Breite: 225 mm
