Mennekes 320013 Prüfbox TwInlet Typ F

Listenpreis
Art.-Nr.
3983386
EAN
4015394281535
Hersteller-Nr.
320013
DEHA.-Nr.
4920163
eClass.-Nr.
27144707
Zolltarif-Nr.
85371098
Simulation Fahrzeugstatus true
Simulation Leiterquerschnitt false
Simulation Fehlerstrom false
Statusanzeige Ladevorgang true
Test PE-Verbindung false
Messung Widerstände Ladesteckvorrichtung false
Anzahl der Steckdosen Dänische Norm (Erdungsstift) 0
Signalausgang true
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anschluss Typ 1 true
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anschluss Typ 1 CCS false
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anschluss Typ 2 true
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anschluss Typ 2 CCS false
Anschluss Typ 3 false
Absicherung sonstige
Anschluss GB false
Anschluss CHAdeMO false
Ausführung Handgerät
FI-Schutzschalter sonstige
Breite 225 mm
Höhe 260 mm
Tiefe 165 mm
Kontaktmaterial CuSn
Gewicht 4000 g
Oberflächenbehandlung der Kontakte unbehandelt
Kompatibel mit Apple HomeKit false
Kompatibel mit Google Assistant false
Kompatibel mit Amazon Alexa false
IFTTT-Unterstützung verfügbar false
Kabellänge 0 m
Militärausführung false

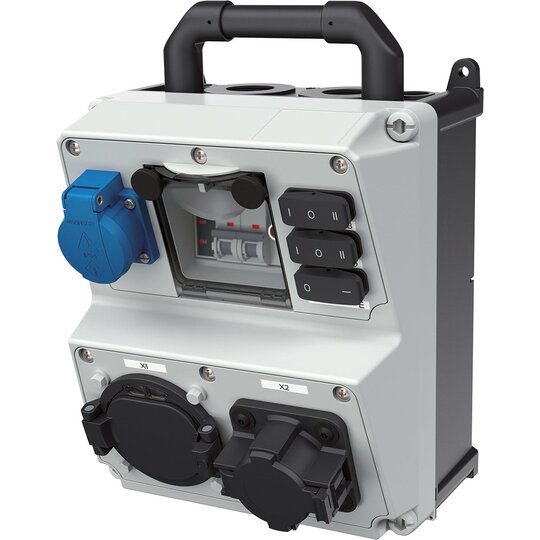

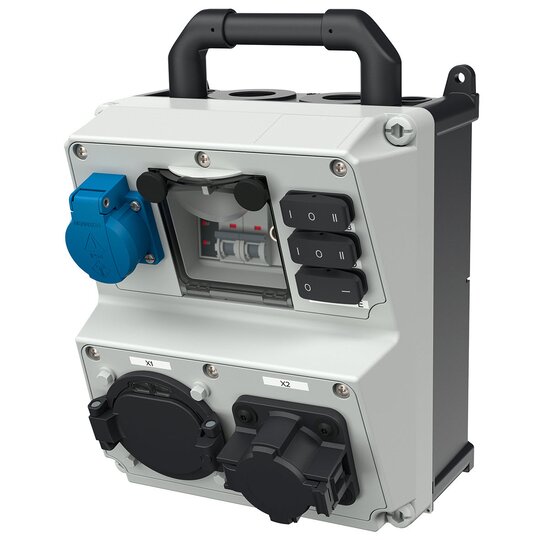

MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Außen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 SCHUKO-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Außenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die SCHUKO- Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden FABRIKAT: MENNEKES oder gleichwertig Artikelbezeichnung: Prüfbox TwInlet Typ F Bestellnummer: 320013
