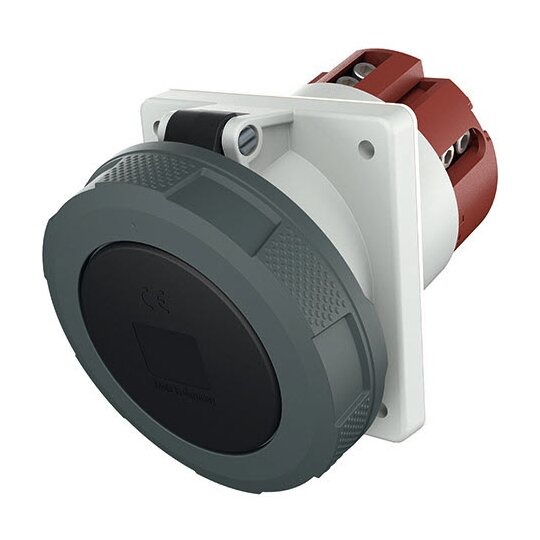

Mennekes 2546P 125A5P 5H600-690V Anbaudose TA IP67

Hersteller-Nr. 2546P 276063
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
3259692
EAN
4015394193715
DEHA.-Nr.
1346343
eClass.-Nr.
27440504
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
IEC-Stromstärke 125 A
UL/CSA-Stromstärke (wenn UL-Ausführung gewünscht) 100 A
Spannung nach EN 60309-2 600-690 V (50+60 Hz) schwarz
Bemessungsspannung 600 - 690 V
Bemessungsfrequenz 50 - 60 Hz
Polzahl 5
Uhrzeit-Stellung 5 h
Kennfarbe schwarz
RAL-Nummer 0
Schutzart (IP) IP67
Anschlusstechnik Schraubklemme
Steckrichtung abgewinkelt
Werkstoff Kunststoff
Kontaktmaterial CuZn
Oberflächenbehandlung der Kontakte unbehandelt
Militärausführung false
Flanschmaß vertikal 114 mm
Bohrlochabstand vertikal 90 mm
Flanschmaß horizontal 110 mm
Bohrlochabstand horizontal 90 mm

125A5P 5H600-690V Anbaudose TA IP 67 mit Rahmenklemme und X-CONTACT, mit Pilotkontakt Geraet darf ausschliesslich mit elektrischer Verriegelung ueber Pilotkontakt betrieben werden!

3D / BIM Objekt

Download (Stand: 19.04.2025)

3D / BIM Objekt

Download (Stand: 19.04.2025)

Deeplink Produktseite

Download (Stand: 19.04.2025)

Maßzeichnung

Download (Stand: 19.04.2025)

Produktdatenblatt

Download (Stand: 19.04.2025)

REACH-Erklärung

Download (Stand: 19.04.2025)

Produktvideo

hochgeladen am 19.04.2025
