Maico PP 45 K Komplette Ventilatoreinheit 0095.0241

Listenpreis
Art.-Nr.
6851719
EAN
4012799952411
Hersteller-Nr.
0095.0241
DEHA.-Nr.
5059571
eClass.-Nr.
22410190
Herstellerlink
Wunsch-Suchbegriff
Werkstoff des Gehäuses Kunststoff
Schutzart (IP) IP00
Spannung 12 V
Frequenz 50 Hz
Energieeffizienzklasse (1253/2014/EU) A+
Höhe 246 mm
Breite 246 mm
Tiefe 282 mm
Gewicht 3,15 kg

Maico Ventilatoreneinheit PP 45 K


Technische Daten

  • Material Gehäuse: Kunststoff PP
  • Material Wärmetauscher: Keramik
  • Farbe: verkehrsweiß, ähnlich RAL 9016
  • Einbaulage: waagerecht
  • Systemart: dezentral
  • Filterart: Außen- und Abluftfilter
  • Filterklasse: G2 / G3
  • Max. Wärmebereitstellungsgrad nach DIN EN 13141-8: 83,5 % / bei Referenzvolumenstrom 30 m3/h
  • Fördervolumen: 15 m3/h / 20 m3/h / 30m3/h / 36 m3/h / 42 m3/h
  • Schalldruckpegel: 23 dB(A) / 28 dB(A) / 33 dB(A) / 37 dB(A) / 40 dB(A) / Abstand 1 m, Freifeldbedingungen


    • Elektrische Daten

  • Maximale Leistungsaufnahme: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W
  • Bemessungsspannung: 12 V DC
  • Energieeffizienzklasse: A+

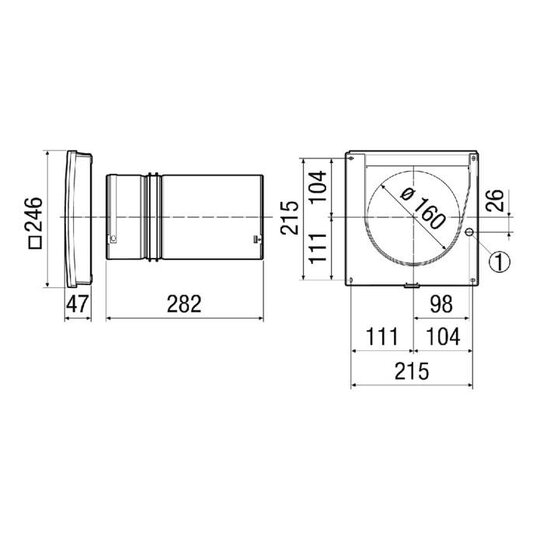

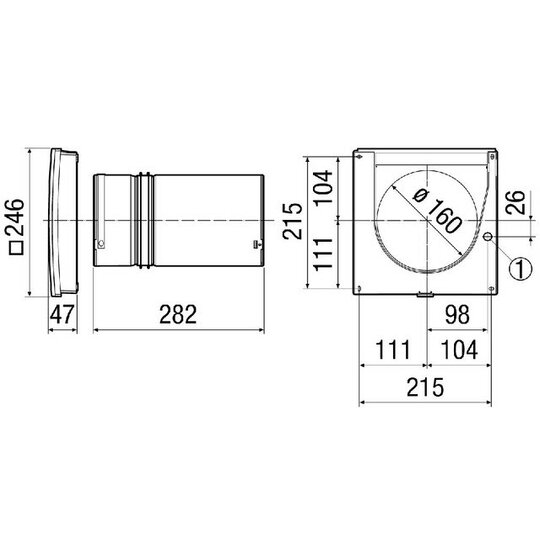

    • Abmessungen

  • Anschlussdurchmesser: 160 mm
  • Notwendiger Mauerdurchbruch: 162 bis 182 mm
  • Wandstärke: 290 mm / 500 mm

    • mcma0017634.PDF

    Montageanleitung

    Download (Stand: 29.06.2024)

    mcdb00950241.PDF

    Produktdatenblatt

    Download (Stand: 29.06.2024)

    mcsb00950241.PDF

    Schaltbild

    Download (Stand: 29.06.2024)

    mcma0018386.PDF

    Montageanleitung

    Download (Stand: 29.06.2024)

    mcma0017640.PDF

    Montageanleitung

    Download (Stand: 29.06.2024)

    mcma0018627.PDF

    Montageanleitung

    Download (Stand: 29.06.2024)

    mczl0018584.PDF

    Sonstige

    Download (Stand: 29.06.2024)

    mcel00950241.PDF

    Energielabel

    Download (Stand: 29.06.2024)

    mcti00950241.PDF

    Produktdatenblatt für Energielabel

    Download (Stand: 29.06.2024)

    mcma0020420.PDF

    Montageanleitung

    Download (Stand: 29.06.2024)

    mcma0021151.PDF

    Montageanleitung

    Download (Stand: 29.06.2024)

    3D / BIM Objekt

    Download (Stand: 29.06.2024)

    Deeplink Produktseite

    Download (Stand: 29.06.2024)
