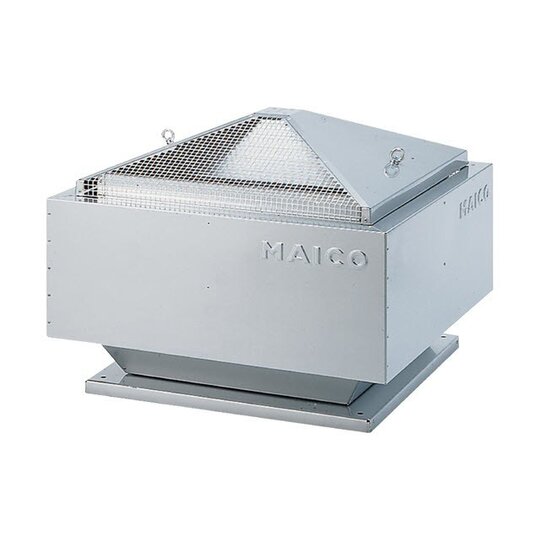

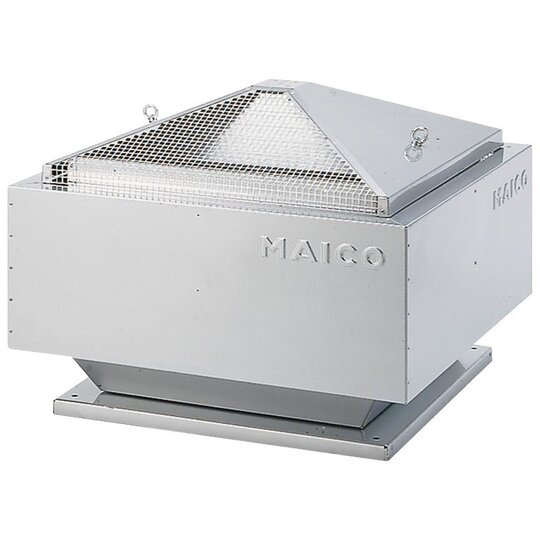

Maico MDR 35 EC Radial-Dachventilator m. EC-Motor DN 355 0087.0028

Standardausführung: Intelligente Steuerungsmöglichkeiten über 0-10 V, PWM oder Modbus. Externes EIN/AUS-Schalten möglich. Status Reparaturschalter potentialfreier Kontakt (bis 230 V/2 A belastbar). Störmeldung Motor potentialfreier Kontakt (bis 230 V/2 A belastbar). Formschönes Gehäuse aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857. Abdeckung für Reinigungsarbeiten leicht abnehmbar. Automatische Störmeldung. Integrierter Reparaturschalter. Schutzart IP X5. Stabile Transportösen ermöglichen einen Transport per Kran. Entspricht der DIN EN 60204-1 und DIN EN 60335-1. Regelung: Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung. Ausgabe von Störmeldungen. Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut. Motor und Flügelrad: EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400. Überlastungsschutz serienmäßig. Keine Maßnahmen zum Motorschutz notwendig. Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC. Elektrischer Anschluss: Gemeinsamer Netzanschluss für Ventilator und Regelung. Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J. Steuerleitung ab 0,5 mm2. Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer. Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC). Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC). Anschlussklemme für Störmeldungen.:MDR 35 EC - Fördervolumen: 5376 m3/h - FördervolumenNenn: 3012 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 533 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2090 1/min - im opt. Wirkungsgrad - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 886 W / im opt. Wirkungsgrad - INenn: 3,87 A / im opt. Wirkungsgrad - IMax: 4,2 A - Schutzart: IP X5 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Dach - Einbaulage: senkrecht - Gewicht: 50 kg - Gewicht mit Verpackung: 55,05 kg - Schwenkbar: nein - Nennweite: 355 mm - Breite: 800 mm - Höhe: 601 mm - Tiefe: 800 mm - Breite mit Verpackung: 1200 mm - Höhe mit Verpackung: 741 mm - Tiefe mit Verpackung: 1200 mm - Fördermitteltemperatur bei IMax: -25 °C bis 60 °C - Temperaturklasse: F - Gesamteffizienz e: 50,3 % - Effizienzgrad N: 73,2 - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 - PBEP / FördervolumenBEP / Pfs, BEP: 0,886 kW / 3012 m3/h / 533 Pa - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA5: 82 dB
