Maico EZR 20/2 B Axial-Rohrventilator AC DN200 0086.0000

Listenpreis
Art.-Nr.
6850007
EAN
4012799860006
Hersteller-Nr.
0086.0000
DEHA.-Nr.
0181130
eClass.-Nr.
22410912
Zolltarif-Nr.
84145925
Werkstoff des Gehäuses rostfreier Stahl
Luftmenge unbelastet 1100 cbm/h
Anschlussspannung 230 V
Gleichstrommotor false
Schutzart (IP) IP55
Polumschaltbar false

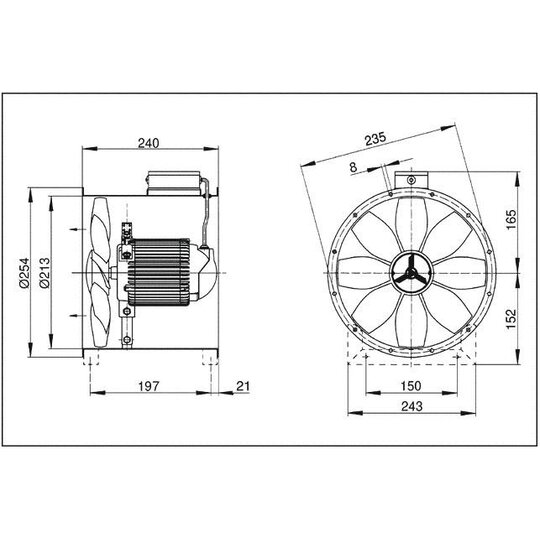

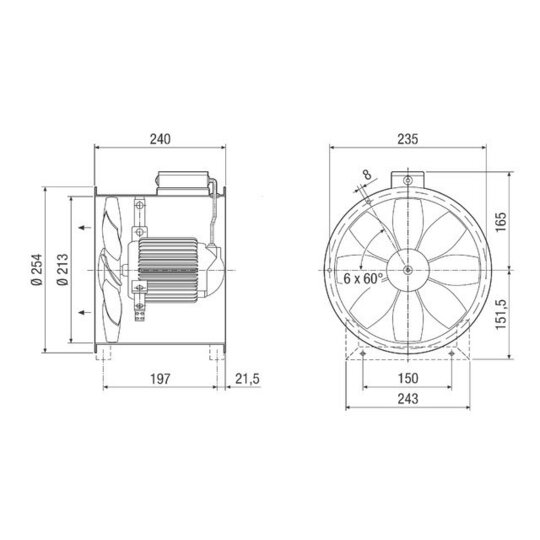

Länge 240 mm

Wechselstrom-Ausführungá-áAxial-Rohrventilator, in Wechselstromausführung.Kurzbeschreibungá-áRohrhül e aus verzinktem Stahlblech, beidseitig mit Flansch.á-á8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.á-áFlanschbohrungen gemäß DIN EN 12220:1998.á-áZur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.á-áVentilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.á-áVibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.á-áHoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.á-áErhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.á-áVentilatoren sind wartungsfrei.á-áEinbau in jeder Lage möglich.Förderrichtungá-áDie Förderrichtung ist gekennzeichnet.á-áStandard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotorá-áTypenreihe EZR.á-áAsynchronmotor.á-áNicht zur Förderung wasserdampfgesättigter Luft geeignet.á-áBemessungsspannung 230 V, 50 Hz.á-áHohe Schutzart IP 55. Ausnahme EZR ... D IP 54.á-áDrehzahlsteuerbar.á-áGeräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.á-áReversierbar.á-áReversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.á-áKondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten.á-áThermischer Überlastungsschutz serienmäßig.á-áDie Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10-1 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschlussá-áAußenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweiseá-áDer Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZR 20/2 Bá-áFördervolumen: 1100 m3/há-áDrehzahl: 2850 1/miná-áLaufradtyp: axialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: jaá-áSpannungsart: Wechselstromá-áBemessungsspannung: 230 Vá-áNetzfrequenz: 50 Hzá-áNennleistung: 65 Wá-áINenn: 0,3 Aá-áIMax: 0,51 Aá-áSchutzart: IP 55á-áWärmeklasse: Bá-áPolumschaltbar: neiná-áEinbaulage: waagerecht / senkrechtá-áMaterial: Stahlblech, verzinktá-áFarbe: silberá-áGewicht: 5,93 kgá-áGewicht mit Verpackung: 6,52 kgá-áNennweite: 200 mmá-áBreite: 254 mmá-áHöhe: 317 mmá-áTiefe: 240 mmá-áBreite mit Verpackung: 345 mmá-áHöhe mit Verpackung: 340 mmá-áTiefe mit Verpackung: 265 mmá-áFördermitteltemperatur bei Nennstrom: -20 °C bis 60 °Cá-áFördermitteltemperatur bei IMax: -20 °C bis 60 °Cá-áGleichstrommotor: false

Bedienelement 0157.0126
Maico 453755
Art.-Nr.
6851715
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
f.Verteilertafel-Einbau 0157.1564
Maico 335194
Art.-Nr.
6851745
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
o.UP-Installation max.1,5A 0157.1561
Maico 335192
Art.-Nr.
6851743
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
35° Celsius 10A 0157.0775
Maico 453822
Art.-Nr.
6852184
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

mcsb00860000.PDF

Schaltbild

Download (Stand: 11.12.2024)

mcma0021329.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcma0017787.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcdb00860000.PDF

Produktdatenblatt

Download (Stand: 11.12.2024)

Deeplink Produktseite

Download (Stand: 11.12.2024)
