Netzfrequenz | 50 Hz |
Bemessungsspannung | 230 V |
Volumenstrom | 5860 cbm/h |
Drehzahl | 972 1/min |
Schutzart (IP) | IP55 |
Ausführung | Be- und Entlüftung |
Nennweite | 500 mm |
Verschlussklappe | ohne |

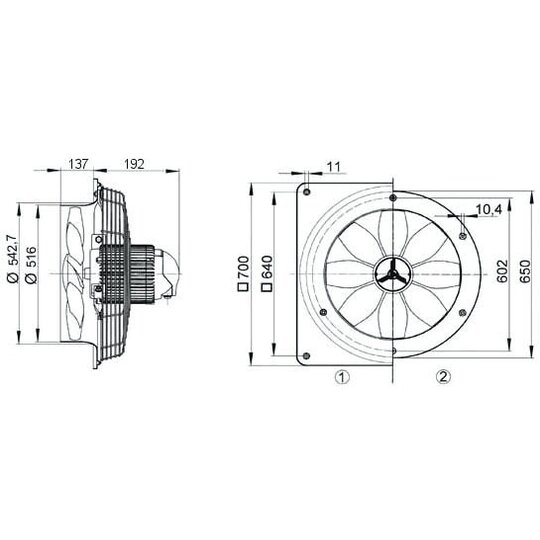

Wechselstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung. Kurzbeschreibung: Zur Aufputzmontage. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Typenreihen EZQ/EZS. Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZQ 50/6 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 5860 m3/h, FördervolumenNenn: 4240 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 62 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 955 1/min - im opt. Wirkungsgrad, Drehzahl: 972 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 240 W / im opt. Wirkungsgrad, INenn: 1,1 A / im opt. Wirkungsgrad, IMax: 1,6 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: nein, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 17,65 kg, Gewicht mit Verpackung: 21,41 kg, Nennweite: 500 mm, Breite: 700 mm, Höhe: 700 mm, Tiefe: 329 mm, Breite mit Verpackung: 730 mm, Höhe mit Verpackung: 730 mm, Tiefe mit Verpackung: 400 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 50 °C, Fördermitteltemperatur bei IMax: -20 °C bis 50 °C, Gesamteffizienz e: 30,4 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzg
Art.-Nr.
6851715
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
6851742
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
6851745
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
6852184
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
mcsb00830113.PDFSchaltbild
Download
(Stand: 11.12.2024)
|
mcma0021329.PDFMontageanleitung
Download
(Stand: 11.12.2024)
|
mcma0018318.PDFMontageanleitung
Download
(Stand: 11.12.2024)
|
mcdb00830113.PDFProduktdatenblatt
Download
(Stand: 11.12.2024)
|
3D / BIM Objekt
Download
(Stand: 11.12.2024)
|
Deeplink Produktseite
Download
(Stand: 11.12.2024)
|
7 / 701 / 70101 / 7010104 (453442)
