Maico EZF 35/4 B Axial-Wandventilator UP AC DN350 0085.0056

Hersteller-Nr. 0085.0056 453128
Ihr Nettopreis
Art.-Nr.
6850052
EAN
4012799850564
DEHA.-Nr.
0181049
eClass.-Nr.
36430902
Zolltarif-Nr.
84145925
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzfrequenz 50 Hz
Bemessungsspannung 230 V
Volumenstrom 2760 cbm/h
Drehzahl 1461 1/min
Schutzart (IP) IP55
Ausführung Be- und Entlüftung

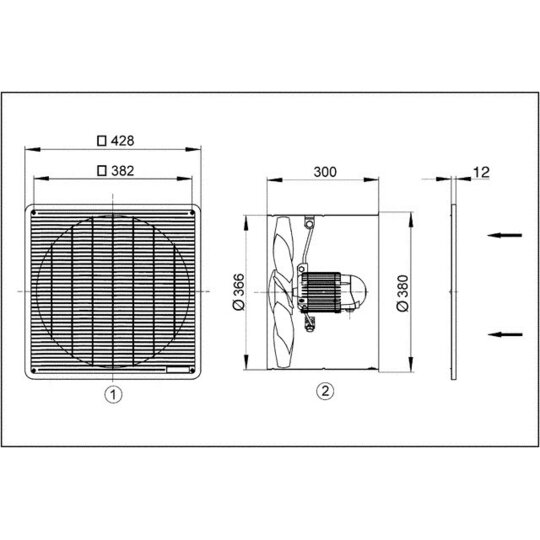

Nennweite 350 mm
Verschlussklappe ohne

Wechselstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihe EZF. - Asynchronmotor. - Bemessungsspannung 230 V, 50 Hz. - Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. - Ventilatoren ... E: Spaltpolmotoren, nicht reversierbar. - Thermischer Überlastungsschutz serienmäßig. - Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EZF 35/4 B - Ausführung: Wandhülse - Fördervolumen: 2760 m3/h - FördervolumenNenn: 1938 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 57 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1455 1/min - im opt. Wirkungsgrad - Drehzahl: 1461 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 120 W - INenn: 0,45 A - IMax: 0,75 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 12,01 kg - Gewicht mit Verpackung: 13,45 kg - Nennweite: 350 mm - Breite: 428 mm - Höhe: 428 mm - Tiefe: 300 mm - Breite mit Verpackung: 445 mm - Höhe mit Verpackung: 445 mm - Tiefe mit Verpackung: 340 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohne
