Maico ERR 31/1 Radial-Rohrventilator AC DN315 0080.0278

Listenpreis
Art.-Nr.
6852141
EAN
4012799802785
Hersteller-Nr.
0080.0278
DEHA.-Nr.
0180378
eClass.-Nr.
22410912
Zolltarif-Nr.
84145995
Werkstoff des Gehäuses rostfreier Stahl
Luftmenge unbelastet 1370 cbm/h
Gleichstrommotor false
Schutzart (IP) IPX4

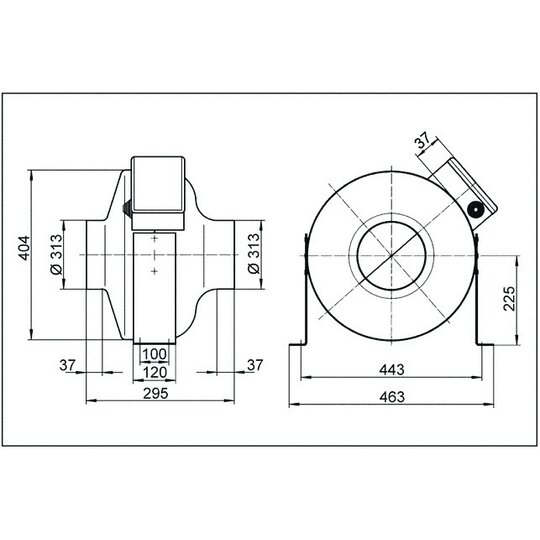

Länge 295 mm

Besondere Eigenschaften: Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. Einsetzbar für Industrie-und Wohnbauinstallationen. Radiallaufrad mit rückwärtsgekrümmten Schaufeln. Geräuscharm und druckstark. Geringer Platzbedarf durch kompakte Abmessungen. Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. Befestigungsfuß als Zubehör lieferbar. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Einphasen Wechselstrommotor. Außenläufer-Kondensatormotor. Betriebskondensator anschlussfertig im Klemmenkasten. Drehzahlsteuerbar. Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. Robuster Motor mit Kugellager, wartungsfrei. Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite. Montagehinweise: Einbau in jeder Lage möglich. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeleinführungstülle. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.stet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel:ERR 31/1á-áFördervolumen: 1370 m3/há-áDrehzahl: 2760 1/miná-áLaufradtyp: radialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: neiná-áSpannungsart: Wechselstromá-áBemessungsspannung: 230 / 220 Vá-áNetzfrequenz: 50 Hz / 60 Hzá-áNennleistung: 258 Wá-áIMax: 1,14 Aá-áSchutzart: IP X4á-áWärmeklasse: Fá-áPolumschaltbar: neiná-áEinbaulage: senkrecht / waagerechtá-áMaterial: Stahlblech, pulverbeschichtetá-áMaterial Gehäuse: Stahlblech, pulverbeschichtetá-áFarbe: hellgrauá-áGewicht: 6,46 kgá-áGewicht mit Verpackung: 7,62 kgá-áNennweite: 315 mmá-áBreite: 450 mmá-áHöhe: 487 mmá-áTiefe: 295 mmá-áBreite mit Verpackung: 470 mmá-áHöhe mit Verpackung: 470 mmá-áTiefe mit Verpackung: 360 mmá-áFördermitteltemperatur bei Nennstrom: -25 °C bis 60 °Cá-áFördermitteltemperatur bei IMax: -20 °C bis 60 °C bis bei 60 Hz Temperatur -20°C bis 25°Cá-áGleichstrommotor: false
