Maico ERR 16/1 Radial-Rohrventilator AC DN160 0080.0273

Hersteller-Nr. 0080.0273 453233
Ihr Nettopreis
Art.-Nr.
6850304
EAN
4012799802730
DEHA.-Nr.
0180373
eClass.-Nr.
22410912
Zolltarif-Nr.
84145995
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Werkstoff des Gehäuses rostfreier Stahl
Luftmenge unbelastet 350 cbm/h
Gleichstrommotor false
Schutzart (IP) IPX4

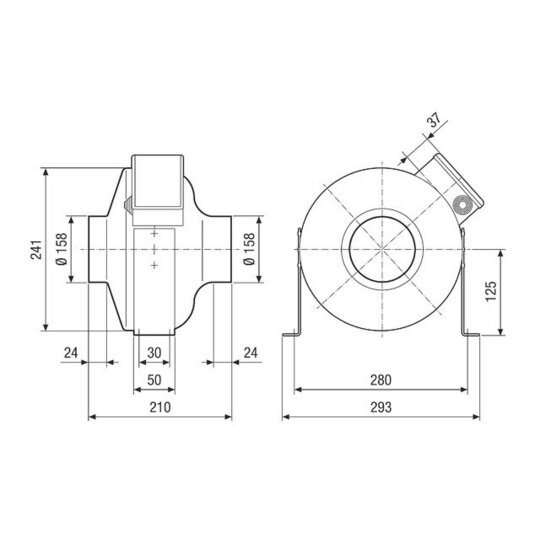

Länge 210 mm

Besondere Eigenschaften: Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. Einsetzbar für Industrie-und Wohnbauinstallationen. Radiallaufrad mit rückwärtsgekrümmten Schaufeln. Geräuscharm und druckstark. Geringer Platzbedarf durch kompakte Abmessungen. Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. Befestigungsfuß als Zubehör lieferbar. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Einphasen Wechselstrommotor. Außenläufer-Kondensatormotor. Betriebskondensator anschlussfertig im Klemmenkasten. Drehzahlsteuerbar. Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. Robuster Motor mit Kugellager, wartungsfrei. Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite. Montagehinweise: Einbau in jeder Lage möglich. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeleinführungstülle. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.stet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel:ERR 16/1á-áFördervolumen: 350 m3/há-áDrehzahl: 2163 1/miná-áLaufradtyp: radialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: neiná-áSEC average: -11 kWh/(m2*a)á-áSpannungsart: Wechselstromá-áBemessungsspannung: 230 / 220 Vá-áNetzfrequenz: 50 Hz / 60 Hzá-áNennleistung: 29 Wá-áIMax: 0,14 Aá-áSchutzart: IP X4á-áWärmeklasse: Fá-áPolumschaltbar: neiná-áEinbaulage: senkrecht / waagerechtá-áMaterial: Stahlblech, pulverbeschichtetá-áMaterial Gehäuse: Stahlblech, pulverbeschichtetá-áFarbe: hellgrauá-áGewicht: 2,76 kgá-áGewicht mit Verpackung: 3,32 kgá-áNennweite: 160 mmá-áBreite: 250 mmá-áHöhe: 237 mmá-áTiefe: 210 mmá-áBreite mit Verpackung: 310 mmá-áHöhe mit Verpackung: 310 mmá-áTiefe mit Verpackung: 270 mmá-áFördermitteltemperatur bei Nennstrom: -20 °C bis 60 °Cá-áFördermitteltemperatur bei IMax: -20 °C bis 60 °Cá-áGleichstrommotor: false
