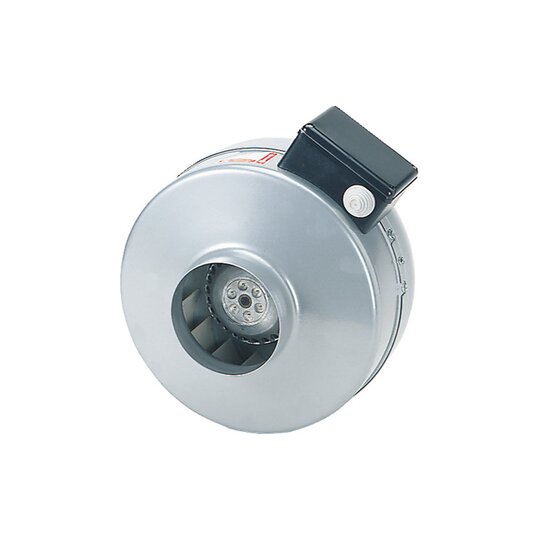

Maico ERR 10/1 S Radial-Rohrventilator AC DN100 0080.0271

Hersteller-Nr. 0080.0271 453794
Ihr Nettopreis
Art.-Nr.
6852135
EAN
4012799802716
DEHA.-Nr.
0180371
eClass.-Nr.
22410912
Zolltarif-Nr.
84145995
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Werkstoff des Gehäuses rostfreier Stahl
Luftmenge unbelastet 250 cbm/h
Gleichstrommotor false
Schutzart (IP) IPX4

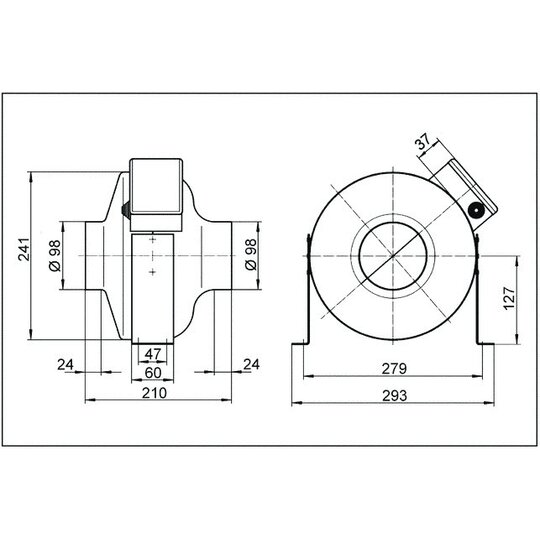

Länge 230 mm

Besondere Eigenschaftená-áEffizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.á-áEinsetzbar für Industrie-und Wohnbauinstallationen.á-áRadiallaufrad mit rückwärtsgekrümmten Schaufeln.á-áGeräuscharm und druckstark.á-áGeringer Platzbedarf durch kompakte Abmessungen.á-áFür direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.á-áRunde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.á-áBefestigungsfuß als Zubehör lieferbar.Förderrichtungá-áFörder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.Motorá-áEinphasen Wechselstrommotor.á-áAußenläufer-Kondensatormotor á-áBetriebskondensator anschlussfertig im Klemmenkasten.á-áDrehzahlsteuerbar.á-áThermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig.á-áDer Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab.á-áRobuster Motor mit Kugellager, wartungsfrei.á-áSchutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.Montagehinweiseá-áEinbau in jeder Lage möglich.á-áZur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.Elektrischer Anschlussá-áAußenliegender Klemmenkasten mit Kabeleinführungstülle.Sicherheitshinweiseá-áVenti ator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel:ERR 10/1 Sá-áFördervolumen: 250 m3/há-áDrehzahl: 2518 1/miná-áLaufradtyp: radialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: neiná-áSEC average: -6 kWh/(m2*a)á-áEnergieeffizienzklasse: Fá-áSpannungsart: Wechselstromá-áBemessungsspannung: 230 / 220 Vá-áNetzfrequenz: 50 Hz / 60 Hzá-áNennleistung: 51 Wá-áIMax: 0,23 Aá-áSchutzart: IP X4á-áWärmeklasse: Bá-áPolumschaltbar: neiná-áEinbaulage: senkrecht / waagerechtá-áMaterial: Stahlblech, pulverbeschichtetá-áMaterial Gehäuse: Stahlblech, pulverbeschichtetá-áFarbe: hellgrauá-áGewicht: 2,84 kgá-áGewicht mit Verpackung: 3,41 kgá-áNennweite: 100 mmá-áBreite: 254 mmá-áHöhe: 291 mmá-áTiefe: 230 mmá-áBreite mit Verpackung: 310 mmá-áHöhe mit Verpackung: 310 mmá-áTiefe mit Verpackung: 270 mmá-áFördermitteltemperatur bei Nennstrom: 60 °Cá-áFördermitteltemperatur bei IMax: -20 °C bis 60 °Cá-áGleichstrommotor: false
