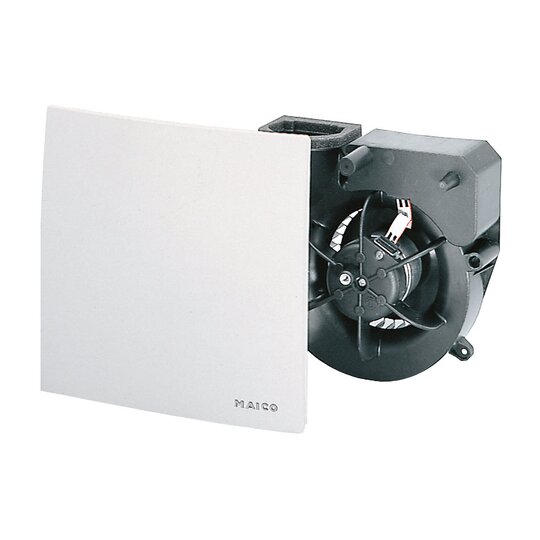

Maico ER 60 GVZ Ventilatoreinsatz 62m3/h Grundlast,Verzögerungsschalter 0084.0107

Hersteller-Nr. 0084.0107 453715
Ihr Nettopreis
Art.-Nr.
6851462
EAN
4012799841074
DEHA.-Nr.
1334311
eClass.-Nr.
22410906
Zolltarif-Nr.
84145100
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Nennweite 75 mm
Volumenstrom 62 cbm/h
Farbe weiß
Montageart Unterputz
Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Zusammenstellung sonstige
Nennstrom 0,12 A
Drehzahl 850 1/min
Werkstoff des Gehäuses Kunststoff
Richtung axial
Schutzart (IP) sonstige
Geräuschemission 26 dB(A) re 1 pW

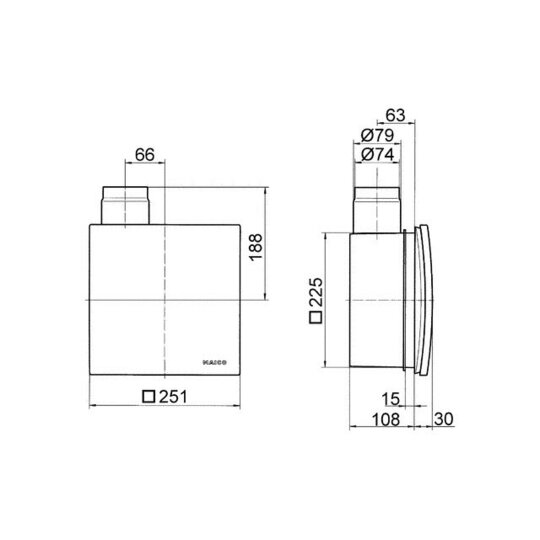

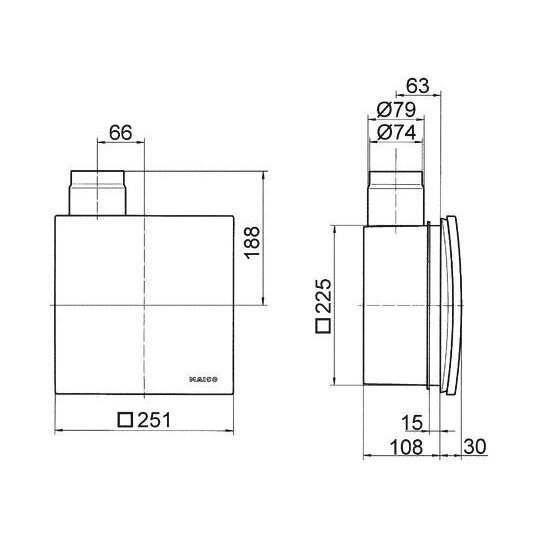

Breite 250 mm
Höhe 250 mm
Tiefe 150 mm

Ausführung mit Grundlastschaltung und Verzögerungszeitschalter - Das Gerät läuft im Dauerbetrieb bei 35 m3/h. - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich. - Umschaltung auf Volllast mit Einschaltverzögerung von ca. 50 sek. - Nachlaufzeit der Volllast ca. 6 min. - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 GVZ - Ausführung: Grundlast- und Verzögerungszeitschaltung - Fördervolumen: 35 m3/h / 62 m3/h - Drehzahl: 850 1/min / 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,43 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 10 W / 21 W - IMax: 0,12 A / 0,16 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,52 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm
