Werkstoff des Gehäuses | rostfreier Stahl |
Luftmenge unbelastet | 5000 cbm/h |
Anschlussspannung | 230 V |
Gleichstrommotor | false |
Schutzart (IP) | IPX4 |

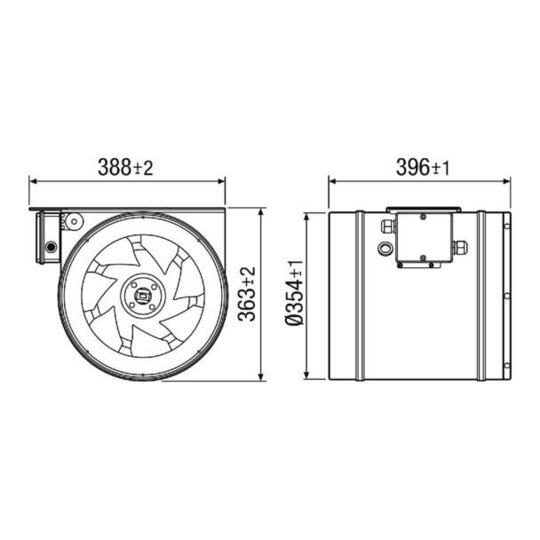

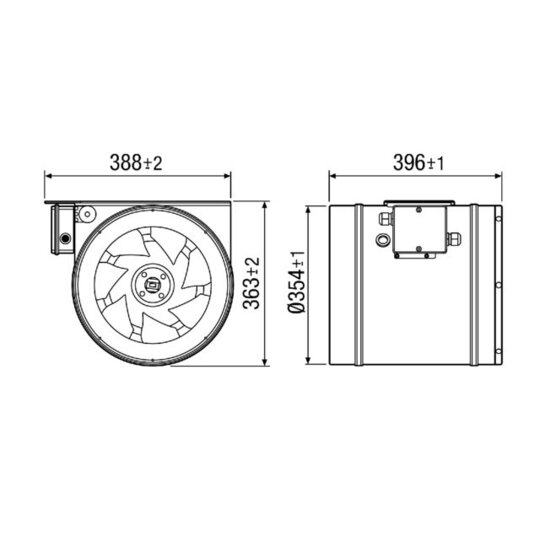

Länge | 396 mm |

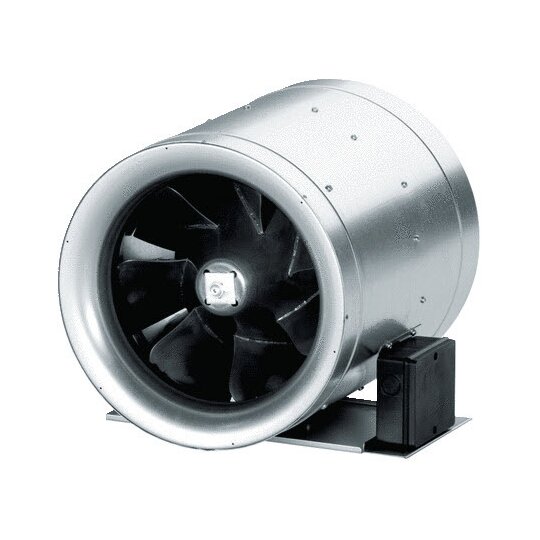

Merkmale - Für direkten Einbau in Rohrleitungen. - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. - Ansaugdüse zum turbulenzarmen Luftansaugen. - Diagonal-Laufrad mit nachgeschaltetem Stator. - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. - Mit Diffusor zur Erhöhung des statischen Drucks. - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. - Meridianer Strömungsverlauf verhindert Turbulenzen. - Schutzart IP X4. - Wärmeklasse F. - Material: Stahlblech, verzinkt.Wechselstrommotor - Elektrischer Anschluss über außenliegenden Klemmenkasten. - Drehzahlregelung mittels Transformatoren möglich. - Thermischer Überlastungsschutz serienmäßig. - Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Artikel:EDR 35 - Fördervolumen: 5000 m3/h - FördervolumenNenn: 3173 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 572 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2776 1/min - im opt. Wirkungsgrad - Drehzahl: 2810 1/min - Laufradtyp: diagonal - Drehzahlsteuerbar: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 860 W / im opt. Wirkungsgrad - INenn: 4,2 A / im opt. Wirkungsgrad - IMax: 5,4 A - Schutzart: IP X4 - Wärmeklasse: F - Netzzuleitung: 3 / 1,5 mm2 - Einbaulage: senkrecht / waagerecht - Material Gehäuse: Stahlblech, verzinkt - Farbe: silbergrau - Gewicht: 17,12 kg - Gewicht mit Verpackung: 17,89 kg - Nennweite: 355 mm - Breite: 388 mm - Höhe: 363 mm - Tiefe: 396 mm - Breite mit Verpackung: 430 mm - Höhe mit Verpackung: 385 mm - Tiefe mit Verpackung: 400 mm - Fördermitteltemperatur bei IMax: 45 °C - Umgebungstemperatur: 45 °C - Gesamteffizienz e: 50,5 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 61,2 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,955 kW / 3173 m3/h / 572 Pa - nBEP: 2776 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 4,2 A - SchallleistungspegelLWA5: 79 dB(A) - Gleichstrommotor: false
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Maico 453500
Art.-Nr. 6850773
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
mcsb00800658.PDFSchaltbild
Download
(Stand: 28.04.2025)
|
mcma0021329.PDFMontageanleitung
Download
(Stand: 28.04.2025)
|
mcma0018568.PDFMontageanleitung
Download
(Stand: 28.04.2025)
|
mcdb00800658.PDFProduktdatenblatt
Download
(Stand: 28.04.2025)
|
mcce00800658.PDFSonstige
Download
(Stand: 28.04.2025)
|
Deeplink Produktseite
Download
(Stand: 28.04.2025)
|
7 / 701 / 70101 / 7010104 (453588)
