| Ausführung |
sonstige |
| Werkstoff |
Kunststoff |
| Durchmesser Gebläserad |
300 mm |
| Farbe |
weiß |
| Leistungsaufnahme |
0,037 kW |
| Anschlussspannung |
0 - 230 V |
| Frequenz |
50 Hz |
| Schutzart (IP) |
IP20 |
| Schwenkbar |
true |
| Höhe |
345 - 345 mm |
| Breite |
345 mm |
| Tiefe |
330 mm |

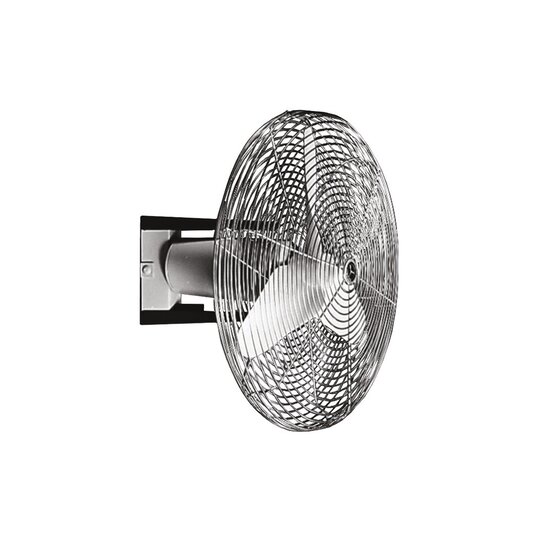

Oszillierender Ventilator. Für Wandmontage geeignet. Mindest-Montagehöhe = 2,3 m (Abstand zwischen Unterkante Flügelrad und Fußboden). Mit gelb chromatiertem Schutzkorb, Berührungsschutz gemäß DIN EN ISO 13857. 3-blättriges Flügelrad aus Kunststoff. Einstellbarer Schwenkwinkel, 55°, 70°, 90° oder 115°. Ventilator- und Schwenkgetriebeantrieb getrennt schaltbar. Motor: Asynchronmotor. Thermischer Überlastungsschutz serienmäßig. Drehzahlsteuerbar. Montagehinweise: Montage der Einzelkomponenten vor Ort notwendig. Befestigungshaken bauseits beistellen. Elektrischer Anschluss: An Klemmleisten im Anschlussraum des Baldachins.3/há-áDrehzahl: 1350 1/miná-áFlügelraddurchmesser: 300 mmá-áLaufradtyp: axialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: neiná-áSpannungsart: Wechselstromá-áBemessungsspannung: 230 Vá-áNetzfrequenz: 50 Hzá-áLeistungsaufnahme: 37 Wá-áIMax: 0,25 Aá-áSchutzart: IP 20á-áEinbauort: Wandá-áEinbaulage: senkrecht / waagerechtá-áMaterial: Kunststoffá-áFarbe: ähnlich perlweiß RAL 1013á-áGewicht: 3,1 kgá-áGewicht mit Verpackung: 4,02 kgá-áSchwenkbar: jaá-áBreite: 345 mmá-áHöhe: 345 mmá-áTiefe: 330 mmá-áBreite mit Verpackung: 355 mmá-áHöhe mit Verpackung: 355 mmá-áTiefe mit Verpackung: 390 mmá-áFördermitteltemperatur bei Nennstrom: 40 °Cá-áFördermitteltemperatur bei IMax: 40 °Cá-áUmgebungstemperatur: 40 °Cá-áAusführung: sonstigeá-áDurchmesser Gebläserad: 300 mm
mcma0002040.PDF
Montageanleitung
|
mcdb00880010.PDF
Produktdatenblatt
|
mcsb00880010.PDF
Schaltbild
|
|
|
