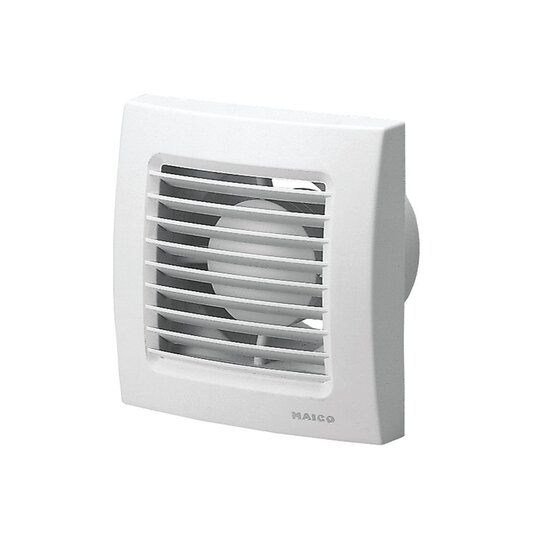

Maico ECA 120 Kleinraumventilator Innengitter Standard DN120 0084.0006
1 Stück

Listenpreis
Art.-Nr.
6850136
EAN
4012799840060
Hersteller-Nr.
0084.0006
DEHA.-Nr.
0180115
eClass.-Nr.
22410905
Zolltarif-Nr.
84145100
Netzfrequenz 50 Hz
Bemessungsspannung 230 V
Montageart Aufputz
Werkstoff des Gehäuses Kunststoff
Farbe weiß
Volumenstrom 170 cbm/h
Schutzart (IP) IP45

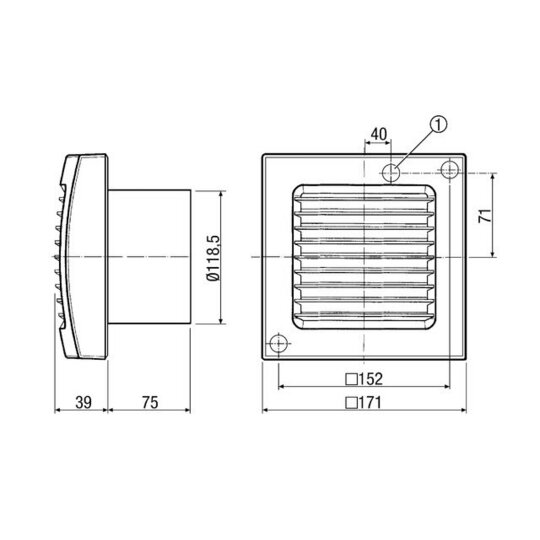

Nennweite 120 mm
Zusammenstellung Standard
Ausführung axial
Richtung Entlüftung

Standardausführungá-áDrehzahlsteuerbar.á-áDurch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Merkmaleá-áHohes Fördervolumen trotz kompakter Baugröße.á-áKombiniert großes Fördervolumen mit Druckstärke.á-áThermischer Überlastungsschutz.á-áGehäuse aus schlagfestem Kunststoff.á-áSchutzklasse II.á-áMit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V.á-áMit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau.á-áDrehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung.á-áFarbe verkehrsweiß ähnlich RAL 9016.Motorá-áRobuster Motor mit Kugellager, wartungsfrei.á-áFür Dauerbetrieb geeignet.Montagehinweiseá-áEinfache, schnelle Demontage der Abdeckung.á-áSchnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.Elektrischer Anschlussá-áElektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweiseá-áECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.á-áDetails siehe Planungshinweise.Artikel:ECA 120á-áAusführung: Standardausführungá-áFördervolumen: 170 m3/há-áDrehzahl: 2600 1/miná-áDrehzahlsteuerbar: jaá-áReversierbarkeit: neiná-áSpannungsart: Wechselstromá-áBemessungsspannung: 230 Vá-áNetzfrequenz: 50 Hz / 60 Hzá-áLeistungsaufnahme: 19 Wá-áIMax: 0,14 Aá-áSchutzart: IP 45á-áNetzzuleitung: 3 / 1,5 mm2á-áEinbauort: Wandá-áEinbauart: Aufputzá-áEinbaulage: beliebigá-áMaterial: Kunststoffá-áFarbe: verkehrsweiß, ähnlich RAL 9016á-áGewicht: 0,9 kgá-áGewicht mit Verpackung: 1,05 kgá-áNennweite: 120 mmá-áBreite: 171 mmá-áHöhe: 171 mmá-áTiefe: 114 mmá-áBreite mit Verpackung: 180 mmá-áHöhe mit Verpackung: 180 mmá-áTiefe mit Verpackung: 140 mmá-áFördermitteltemperatur bei IMax: 40 °Cá-áSchalldruckpegel: 42 dB(A) / Abstand 3 m, Freifeldbedingungen
