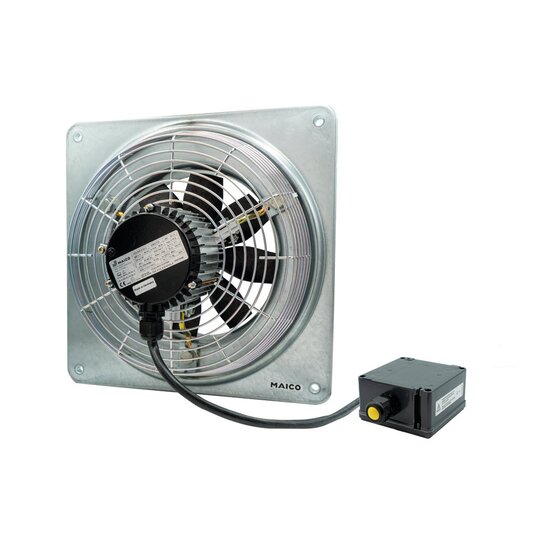

Maico DZQ 35/2 B E Ex e Axial- Wandventilator Wandpl. DN350 0083.0179

Listenpreis
Art.-Nr.
6850796
EAN
4012799831792
Hersteller-Nr.
0083.0179
DEHA.-Nr.
1334062
eClass.-Nr.
22410907
Zolltarif-Nr.
84145925
Nennspannung 0 - 400 V
Frequenz 0 - 50 Hz
Leistungsaufnahme 580 kW
Werkstoff des Gehäuses Stahl
Luftmenge unbelastet 5460 cbm/h
Mediumtemperatur -20 - 40 €C
Schutzart (IP) IP64

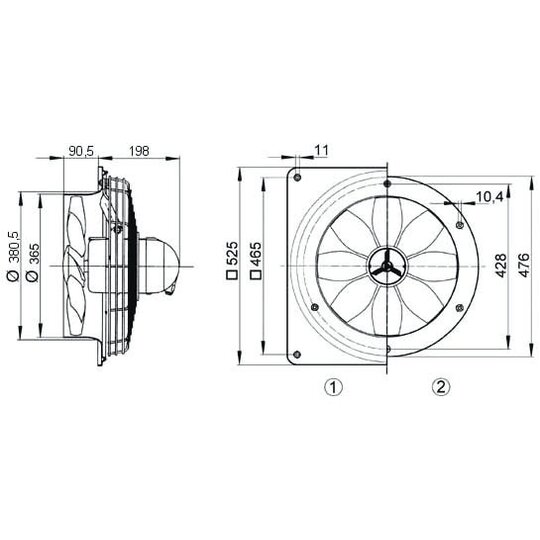

Kanalbreite 525 mm
Kanalhöhe 525 mm
Einbauort Wand
Für Ex-Zone Gas 1, 2
Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 2G
Temperaturklasse nach Richtlinie 94/9/EG T3

Produktausführung: Drehstrommotor, Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X. Für Einsatztemperaturen von -20 °C &lt,= Ta &lt,= +60 °C. Für Be- oder Entlüftung umschaltbar. Besondere Eigenschaften: Axial-Wandventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zonen 1 und 2. Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. Schutzart IP 64. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich. Typenreihe: EZQ / DZQ .. Ex e mit quadratischer Wandplatte. EZS / DZS .. Ex e mit Stahlwandring. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss: EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.lemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel:DZQ 35/2 B Ex eá-áAusführung: Quadratische Wandplatteá-áFördervolumen: 5460 m3/há-áDrehzahl: 2900 1/miná-áLaufradtyp: axialá-áDrehzahlsteuerbar: neiná-áReversierbarkeit: jaá-áSpannungsart: Drehstromá-áBemessungsspannung: 400 Vá-áNetzfrequenz: 50 Hzá-áNennleistung: 580 Wá-ácosphi: 0,64á-áINenn: 1,3 Aá-áImax bei UNenn: 1,96 Aá-áSchutzart: IP 64á-áWärmeklasse: Fá-áEinbauort: Wand / Deckeá-áEinbauart: Aufputzá-áEinbaulage: senkrecht / waagerechtá-áMaterial: Stahlblech, verzinktá-áMaterial Gehäuse: Stahlblech, verzinktá-áFarbe: verzinktá-áGewicht: 13,74 kgá-áGewicht mit Verpackung: 15,67 kgá-áNennweite: 350 mmá-áBreite: 525 mmá-áHöhe: 525 mmá-áTiefe: 2
