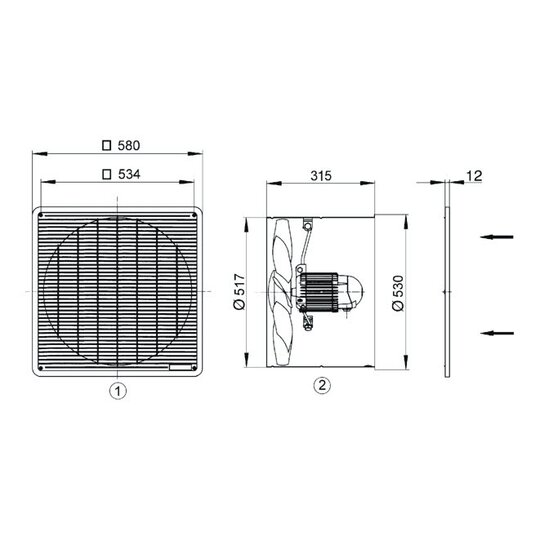

Drehstrom-Ausführung: Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung. Kurzbeschreibung: Zur Unterputzmontage. Einbau in jeder Lage möglich. Wandhülse aus verzinktem Stahlblech. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. Thermischer Überlastungsschutz serienmäßig. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Typenreihe DZF. Asynchronmotor. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme DZF ... D IP 54. Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.80 m3/h, FördervolumenNenn: 3300 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 67 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 975 1/min - im opt. Wirkungsgrad, Drehzahl: 978 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 220 W / im opt. Wirkungsgrad, INenn: 0,6 A / im opt. Wirkungsgrad, IMax: 0,7 A, Schutzart: IP 55, Wärmeklasse: B, Netzzuleitung: 7 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 20,4 kg, Gewicht mit Verpackung: 22,41 kg, Nennweite: 500 mm, Breite: 580 mm, Höhe: 580 mm, Tiefe: 315 mm, Breite mit Verpackung: 600 mm, Höhe mit Verpackung: 600 mm, Tiefe mit Verpackung: 360 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 32,5 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 42,9, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,22 kW
