Maico DZF 45/6 B Axial-Wandventilator UP DS DN450 0085.0108

Hersteller-Nr. 0085.0108 453819
Ihr Nettopreis
Art.-Nr.
6852180
EAN
4012799851080
DEHA.-Nr.
0181081
eClass.-Nr.
36430902
Zolltarif-Nr.
84145925
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzfrequenz 50 Hz
Bemessungsspannung 400 V
Volumenstrom 4220 cbm/h
Drehzahl 1008 1/min
Schutzart (IP) IP55
Ausführung Be- und Entlüftung

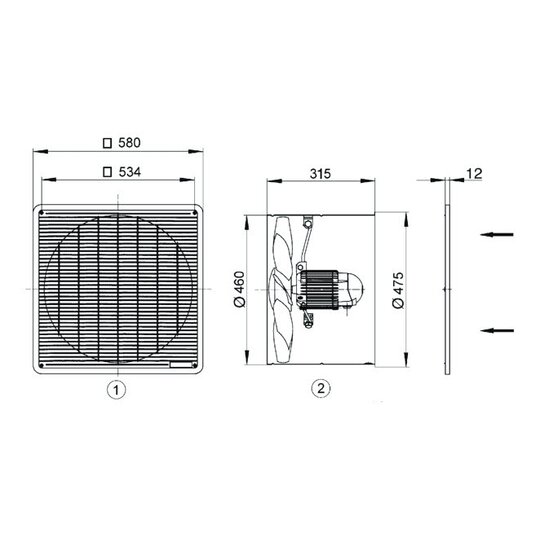

Nennweite 450 mm
Verschlussklappe ohne

Drehstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihe DZF. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme DZF ... D IP 54. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:DZF 45/6 B - Ausführung: Wandhülse - Fördervolumen: 4220 m3/h - FördervolumenNenn: 2910 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 53 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 985 1/min - im opt. Wirkungsgrad - Drehzahl: 1008 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 170 W / im opt. Wirkungsgrad - INenn: 0,55 A / im opt. Wirkungsgrad - IMax: 0,6 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 19,39 kg - Gewicht mit Verpackung: 21,53 kg - Nennweite: 450 mm - Breite: 580 mm - Höhe: 580 mm - Tiefe: 315 mm - Breite mit Verpackung: 595 mm - Höhe mit Verpackung: 595 mm - Tiefe mit Verpackung: 365 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 29,2 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,5 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 6012

Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

mcsb00850108.PDF

Schaltbild

Download (Stand: 28.04.2025)

mcma0021329.PDF

Montageanleitung

Download (Stand: 28.04.2025)

mcma0017618.PDF

Montageanleitung

Download (Stand: 28.04.2025)

mcdb00850108.PDF

Produktdatenblatt

Download (Stand: 28.04.2025)

mcce00850108.PDF

Sonstige

Download (Stand: 28.04.2025)

Deeplink Produktseite

Download (Stand: 28.04.2025)


Unsere Empfehlungen für Sie.


7 / 701 / 70101 / 7010104 (453819)
