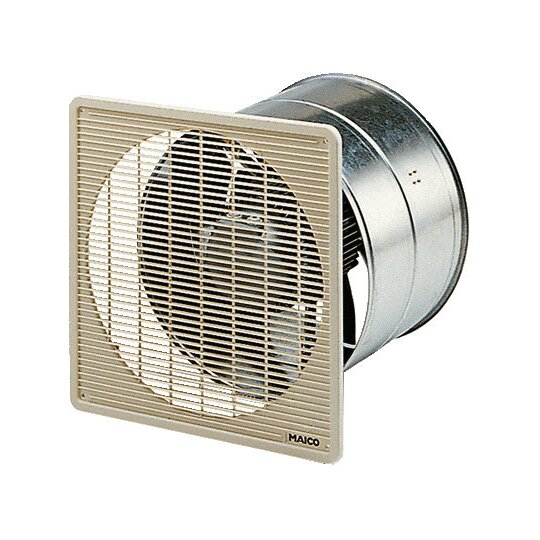

Maico DZF 40/4 B Axial-Wandventilator UP DS DN400 0085.0107

Listenpreis
Art.-Nr.
6850194
EAN
4012799851073
Hersteller-Nr.
0085.0107
DEHA.-Nr.
1334039
eClass.-Nr.
36430902
Zolltarif-Nr.
84145925
Netzfrequenz 50 Hz
Bemessungsspannung 400 V
Volumenstrom 4200 cbm/h
Drehzahl 1454 1/min
Schutzart (IP) IP55
Ausführung Be- und Entlüftung
Nennweite 400 mm
Verschlussklappe ohne

Drehstrom-Ausführungá-áAxial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.Kurzbeschreibungá-áZur Unterputzmontage.á-áEinbau in jeder Lage möglich.á-áWandhülse aus verzinktem Stahlblech.á-á8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.á-áKunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.á-áThermischer Überlastungsschutz serienmäßig.á-áVibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.á-áHoher lüftungsseitiger Wirkungsgrad.á-áNiedriges Betriebsgeräusch.á-áErhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.á-áVentilatoren sind wartungsfrei.Förderrichtungá-áDie Förderrichtung ist gekennzeichnet.á-áStandard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotorá-áTypenreihe DZF.á-áAsynchronmotor.á-áBemessungsspannung 400 V, 50 Hz.á-áSchutzart IP 55. Ausnahme DZF ... D IP 54.á-áDrehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.á-áReversierbar.á-áReversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.á-áThermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D.á-áDie Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.á-áNicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschlussá-áAn Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweiseá-áBei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:DZF 40/4 Bá-áAusführung: Wandhülseá-áFördervolumen: 4200 m3/há-áFördervolumenNenn: 2640 m3/h / im opt. Wirkungsgradá-áDruck pfs, Nenn: 87 Pa - im opt. Wirkungsgradá-áDrehzahl nNenn: 1440 1/min - im opt. Wirkungsgradá-áDrehzahl: 1454 1/miná-áLaufradtyp: axialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: jaá-áSpannungsart: Drehstromá-áBemessungsspannung: 400 Vá-áNetzfrequenz: 50 Hzá-áNennleistung: 230 W / im opt. Wirkungsgradá-áINenn: 0,6 A / im opt. Wirkungsgradá-áIMax: 0,75 Aá-áSchutzart: IP 55á-áWärmeklasse: Bá-áNetzzuleitung: 7 / 1,5 mm2á-áEinbauort: Wand / Deckeá-áEinbauart: Unterputzá-áEinbaulage: waagerecht / senkrechtá-áMaterial: Stahlblech, verzinkt

max.0,8A 0157.0148
Maico 335169
Art.-Nr.
6851700
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Bedienelement 0157.0126
Maico 453755
Art.-Nr.
6851715
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

mcsb00850107.PDF

Schaltbild

Download (Stand: 11.12.2024)

mcma0021329.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcma0017618.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcdb00850107.PDF

Produktdatenblatt

Download (Stand: 11.12.2024)

Deeplink Produktseite

Download (Stand: 11.12.2024)
